  • 사이드 베어링을 업그레이드 해보았습니다.
  • 조회 수: 377, 2023-08-09 10:29:39(2023-05-09)
  • 20230508_154136.jpg

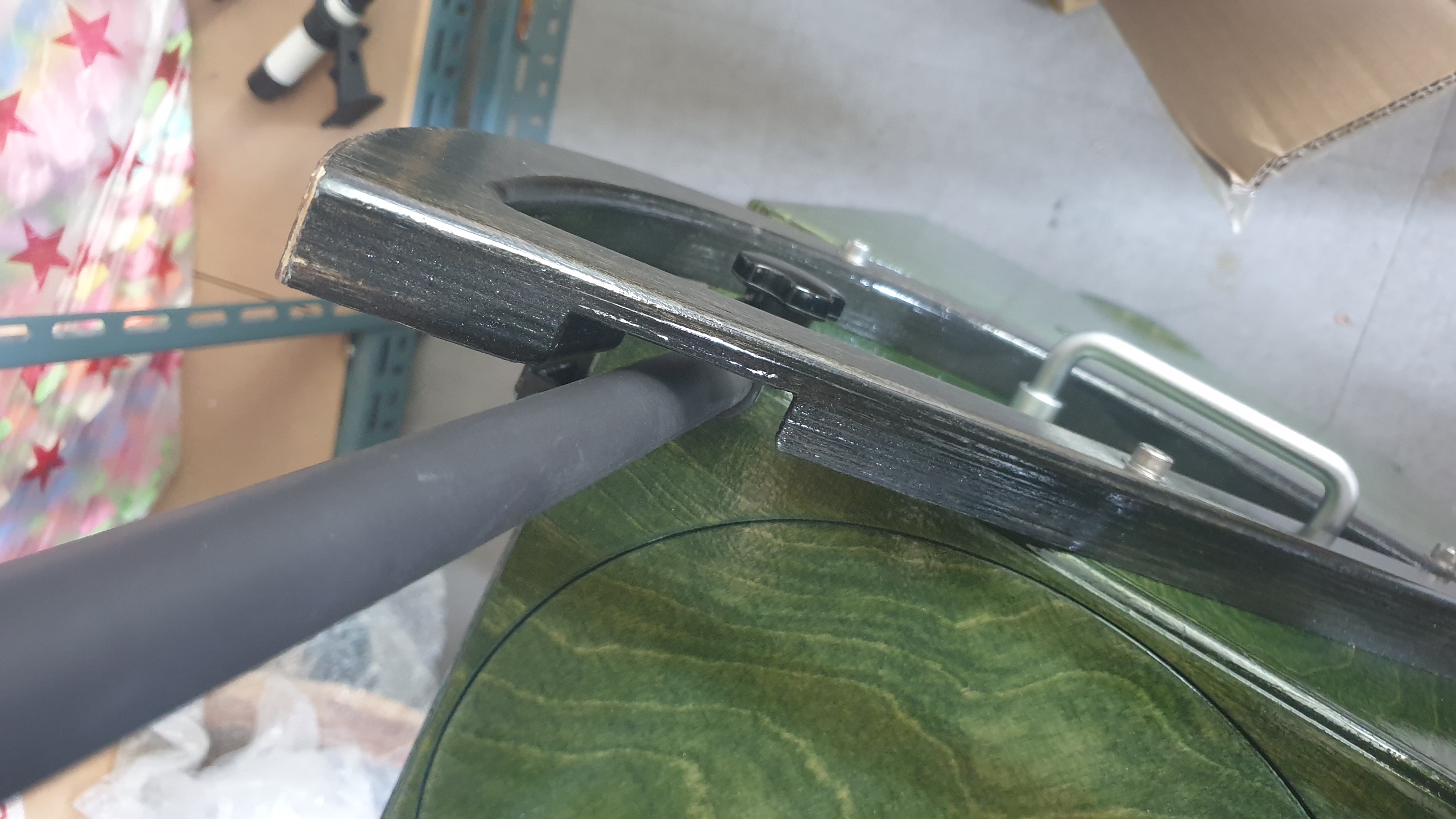

    그동안 적용했었던 D형 모양의 사이드 베어링입니다.

    C형 디자인에 비해 내구성이 뛰어나 진동을 많이 감소시켜 줍니다.

    D형의 단점은 폴대와의 간섭이 있습니다.

    해결책으로 만든 것이 사진처럼 사이드 베어링 안쪽에 홈을 파서 폴대 간섭을 막고 암막 들어가는 공간도 확보할 수가 있습니다.

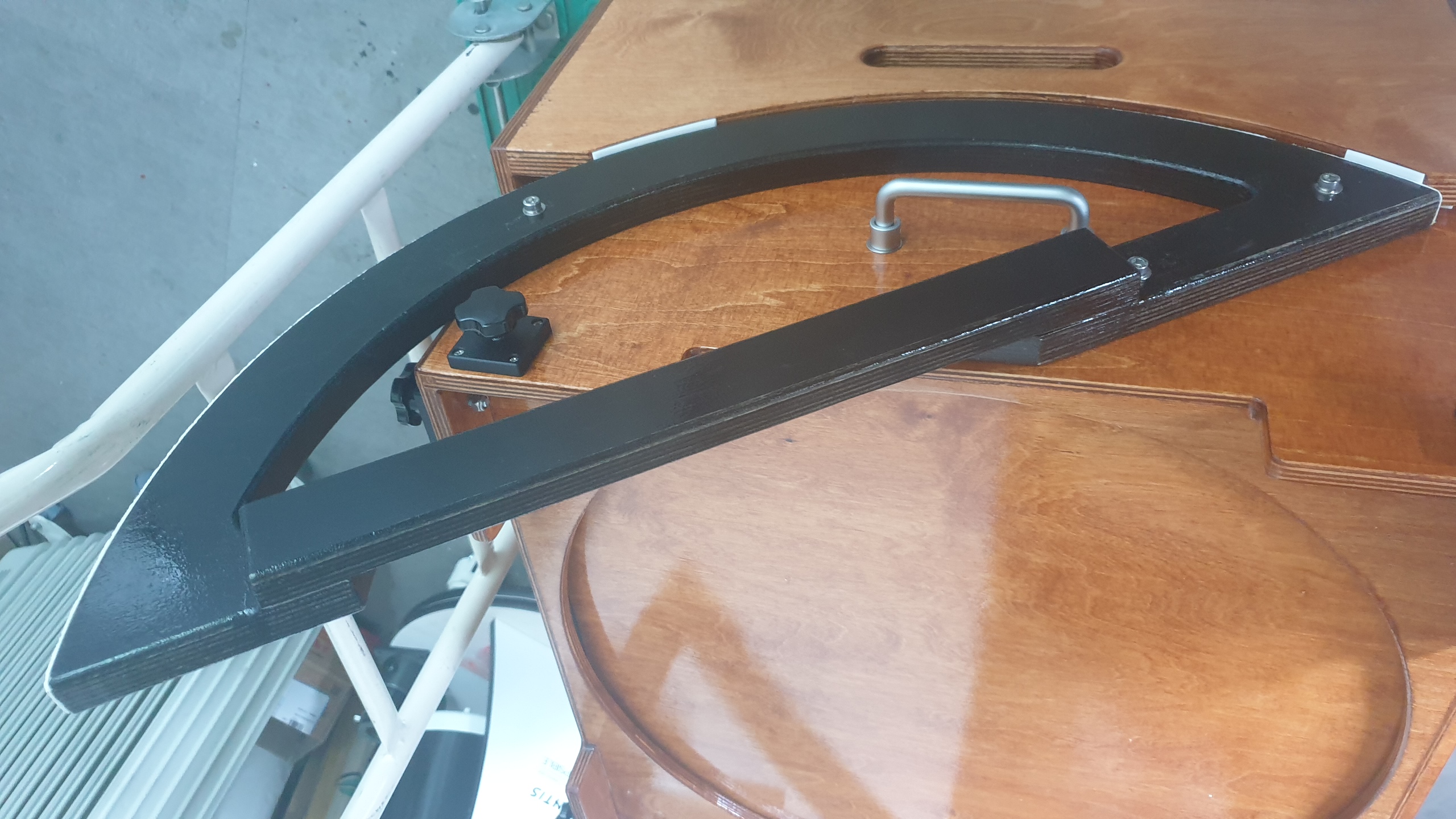

    새로 만들어 본 D형 사이드 베어링입니다.

    과감하게 브리지 부분을 커팅하고 바깥쪽으로 각재를 덧대었습니다.



    위에서 바라본 모습입니다.

    공간을 많이 확보한 이유가 있습니다.

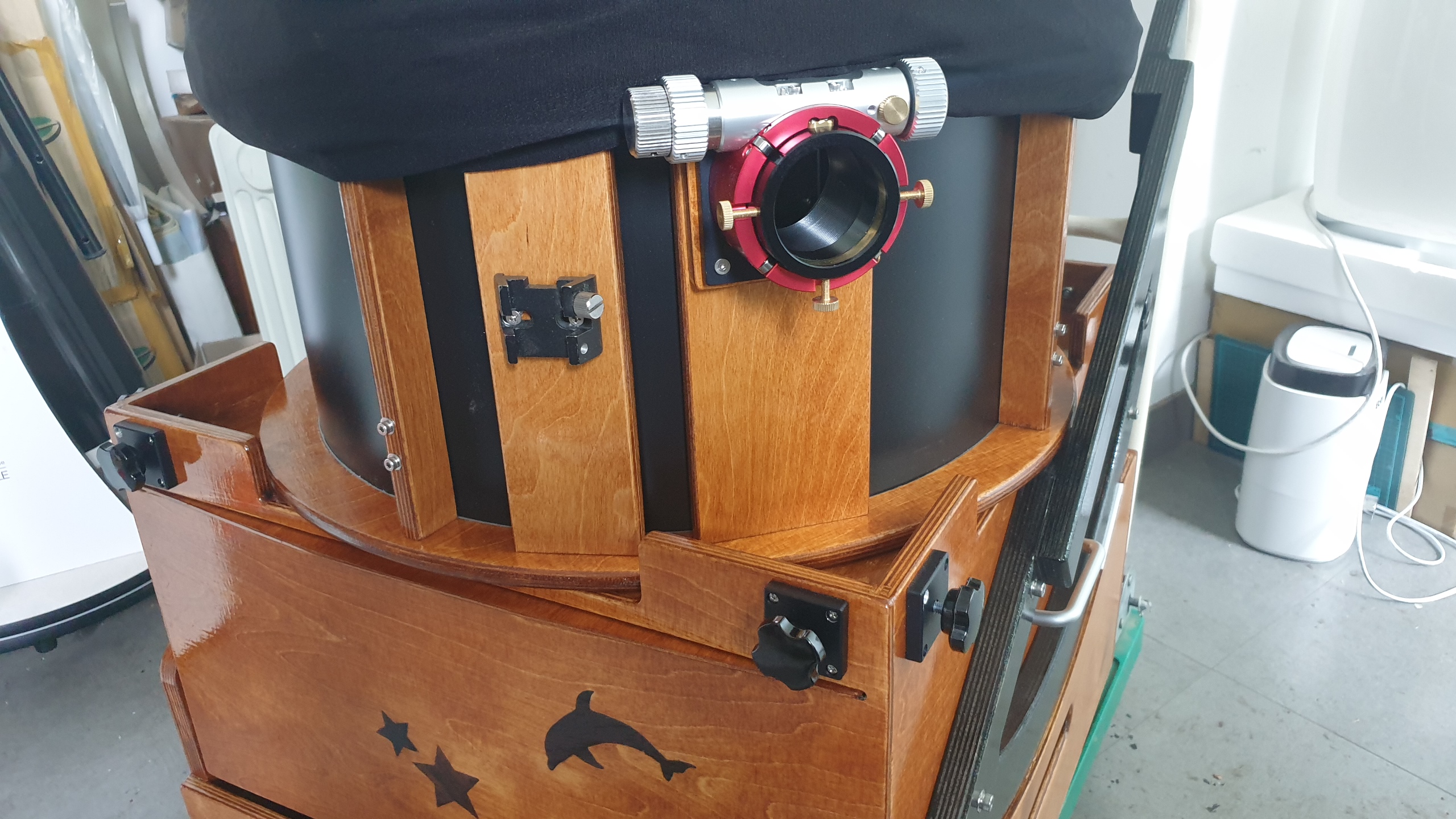

    RV 차량 트렁크에 실을 때 어퍼케이지까지 포개어 실으려면 사이드 베어링을 분리하고 실어야 합니다.

    이번에 만든 사이드 베어링은 분리하지 않고 어퍼케이지를 올려 실을 수가 있습니다.

    관측지에서 돕 분해, 조립 시 시간을 조금 더 절약할 수 있을 것 같습니다.



    이번에 완성된 18" f3.5 돕소니안입니다.
