  • 알루미늄 합금의 특성비교
  • 조회 수: 112, 2022-03-04 16:55:47(2022-02-22)
  • 순수 알루미늄은 무르고 약하기 때문에 다른 금속을 섞어 합금을 만들어 사용합니다.


    보통 많이 사용하는 알루미늄합금이 6061, 7075 두가지이며


    특히 야간비행에서 많이 사용되는 돕을 만드는데 이 두가지가 사용됩니다.

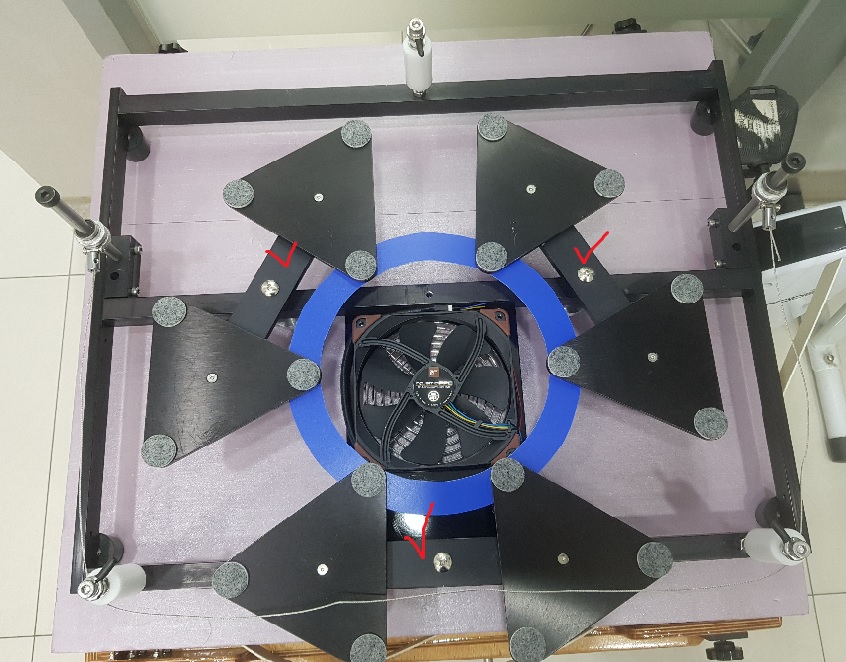

    *마모가 염려되는 부분, 큰힘을 받는부위는 보통 7075 - 폴대와 어퍼케이지 연결부위, 폴대와 미러박스 연결부위,  미러셀에서 삼각바를 연결해주는 중간다리

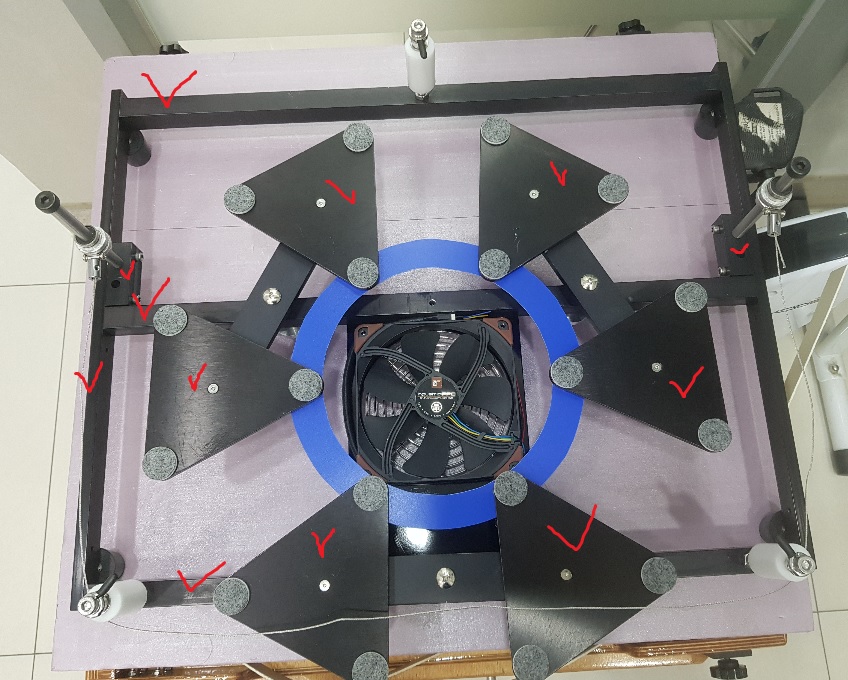

     *각재 또는 그리 큰힘을 받지않는부분  6061 - 미러셀 부분에서 길쭉한 각재(20X20X?, 20X30X?), 미러셀에서 미러를 받히는 삼각바

    (각재를 70계열로 하면 강도가 높아 탭을 내기가 너무 힘들어집니다)







    물론 절대적 기준은 아니고 제작자의 선택에 따라 바낄수있습니다.


    7075가 6061에 비해 강도가 대략 두배가량(항복강도기준) 우수하지만 단단하기 때문에 가공성이 떨어지고 용접이 어렵다는 단점이 있습니다.

    --------------------------------------------------------------------------------------------------------------------------------------------------


    Techbox라는 싸이트에서 퍼왔습니다.


    https://techgoogleblogger.blogspot.com/2021/07/6061-t6-vs-7075-t6.html




    6061 T6 vs 7075 T6 알루미늄 특성 비교


    7075 알루미늄은 아연을 주 합금 성분으로 사용하고, 매우 높은 강도, 가장 강력하고 단단한 알루미늄 합금 중 하나이며, 성형 및 용접이 어렵다.

    6061 알루미늄은 마그네슘과 실리콘을 주 합금 성분으로 사용하고, 우수한 강도와 성형성, 용접성, 기계 가공성, 내식성 우수하여 널리 사용되는 알루미늄 강종 중 하나이다.


    *알루미늄 합금 특징요약

    6061-T6 알루미늄 합금

    7075-T6 알루미늄 합금

    마그네슘, 실리콘 합금

    아연, 소량의 마그네슘 및 구리

    구조용 알루미늄 합금

    구조용 알루미늄 합금

    중간 강도, 열처리로 높일수 있다.

    높은 강도, 열처리를 하면 더 높아진다.

    밀도가 낮다.

    6061에 비해 밀도가 약간 높다.

    용접성, 가공성이 좋다.

    가공성이 일정하나 용접성,작업성이 좋지않다.

    많은 산업 분야에 다양하게 사용

    항공우주, 군수 산업 등





    *성분표

     성  분

    6061-T6 알루미늄 합금

    7075-T6 알루미늄 합금

    % Aluminum (Al)

    97.9% Al

    90.0% Al

    % Zinc (Zn)

    5.6% Zn

    % Magnesium (Mg)

    1.0% Mg

    2.5% Mg

    % Chromium (Cr)

    0.2% Cr

    0.23% Cr

    % Copper (Cu)

    0.28% Cu

    1.6% Cu

    % Silicon (Si)

    0.6% Si

    % Iron (Fe)

    0 - 0.7

    0 - 0.5

    % Manganese (Mn)

    0 - 0.15

    0 - 0.3

    % Titanium (Ti)

    0 - 0.15

    0 – 0.2

    % Zirconium (Zr)

    --

    0 – 0.25




    *기계적, 물리적 특성


    구

    6061-T6 알루미늄 합금

    7075-T6 알루미늄 합금

    미터법

    영어

    미터법

    영어

    밀도 Density (g/cm3)

    2.7



    2.81



    항복 강도Yield Tensile Strength(MPa)

    276MPa

    40,000psi

    503MPa

    73,000psi

    피로 강도Fatigue Strength (MPa)

    96MPa



    160MPa



    전단 강도Shear Strength (MPa)

    210MPa



    330MPa



    탄성 계수

    68.9GPa

    10,000ksi

    71.7GPa

    10,400ksi

    열 전도성

    167W/mK

    1160BTU-in/hr-ft²-°F

    130W/mK

    900BTU-in/hr-ft²-°F

    녹는 점Melting Onset(°C)

    582 – 652°C

    1080 – 1205°F

    477 – 635°C

    890 – 1175°F

    전기 저항

    3.99 x 10 -6  -cm

    5.15 x10 -6  -cm

    열전도성Thermal conductivity (W/m-k)

    170

    130

    경도(브리넬)

    95

    150

    연신률Elongation at Break (%)

    10

    7.9

    가공성

    좋다

    일반적



    *탄성 계수는 소성 변형에 대한 재료의 저항값입니다. 재료의 강성을 정의하는 수단으로 유용




    1. 인장강도 T6 조건 (알루미늄 열처리)

    6061 < 7075

    7075-T6은 6061 T6 알루미늄에 비해 인장 강도가 거의 두 배로 높습니다.

    6061 인장강도: 45000 PSI, 7075 인장강도: 83000 PSI

    7075-T6의 전단 강도는 6061-T6의 1.5배 정도로 높습니다.

    7075 T6 알루미늄은 훨씬 더 단단합니다.




    2. 가공성

    6061 > 7075

    두 재료 모두 문제없이 가공이 가능하나 6061 알루미늄을 더 선호하며, 가공성이 좋다. 6061 알루미늄은 성형성이 좋고 압축에 탁월, 용접을 통해 쉽게 결합 가능하다.


    7075 알루미늄은 성형 및 용접이 어렵다.




    3. 용접성

    6061 > 7075


    6061은 규소, 마그네슘이 있어 성형성과 용접성이 우수하다.
    7075는 아연(주요 합금재), 마그네슘, 구리 함량이 높고 단단한 재료이므로 성형, 용접성에 적합하지 않다.

    하지만 소둔 상태에서 필요에 따라 성형 및 열처리, 용접이 가능하다.




    4. 내식성 (부식)

    6061 < 7075


    6061은 구리 함량으로 인해 7075에 비해 내식성이 약간 떨어진다.



    5. 아노다이징

    6061 = 7075


    6XXX 번대 및 7075 알루미늄 합금은 아노다이징에 탁월한 재료이다.

    아노다이징 공정 후 산화층은 투명하고 보호가 우수하다.



    6. 알루미늄 밀도

    6061 < 7075


    6061 밀도 : 2.7g/cm3

    7075 밀도: 2.81g/cm3 (열처리 공정으로 강화할수 있다)



    7. 열 전도성

    6061 > 7075

    열전도률은 열이 재료를 통해서 얼마나 잘 전달되는지에 대한 척도입니다.

    6061 알루미늄은 7075 알루미늄보다 열전도율이 높다.

    6061 알루미늄의 열전도율이 7075보다 높기 때문에 방열판, 열교환기 등 제조에 더 적합합니다. (7075도 많이 사용)



    8. 전기 전도성

    6061 > 7075


    전기 저항은 재료가 전기 전달에 얼마나 잘 저항하는지 측정합니다.

    두 합금이 저항이 낮아 높은 전도성을 나타냅니다.

    6061이 7075에 비해 전도성이 약간 더 높습니다.




    9. 경도 (브리넬)

    6061 < 7075


    브리넬 경도는 강구 볼이 금속에 가하는 힘을 사용해 측정한다.

    참고: 유리 브리넬 경도는 1550, 납(연질)은 5 이다.



    10. 녹는점

    6061 > 7075


    녹는점은 합금이 고체에서 액체로 상 변화하는 온도

    7075가 6061에 비해 2배 강하지만 약간 낮은 온도에서 녹는다는 게 흥미롭다.
