  • 110mm용 사경홀더 만들기
  • 조회 수: 185, 2019-07-30 08:43:15(2019-07-24)

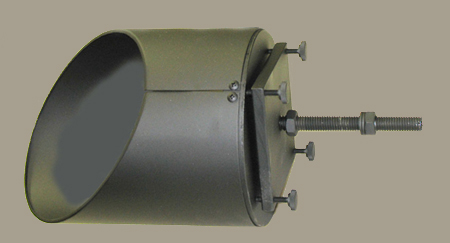

  • secholder3.jpg

    https://www.astrosystems.biz/sechold.htm


    20" f3.6 돕을 자작하기위해 110 mm 사경을 장착하려 합니다.

    영국오리온 110mm 사경을 구매 해 놓은 상태입니다만..

    110mm사경을 위한 규격 사경홀더는 아쉽게도 판매를 하지 않습니다.

    astrosystems 홈피를 들어 가면 위 사진의 사경홀더가 110mm 근처 사이즈에서  4.25"(107.95mm)와 4.5"(114.3mm)  용이 있습니다만  두가지 다 110mm 위해 적합하지는 않습니다.

    고민끝에 110mm용 사경홀더를 제작하기로 마음을 먹었습니다.

    제작전에 많은 시간을 고민하며 밀링집 사장님을 찾아가 조언을 구했습니다.

    대략적인 방향을 잡고 110mm사경 지그 제작에 들어갑니다.

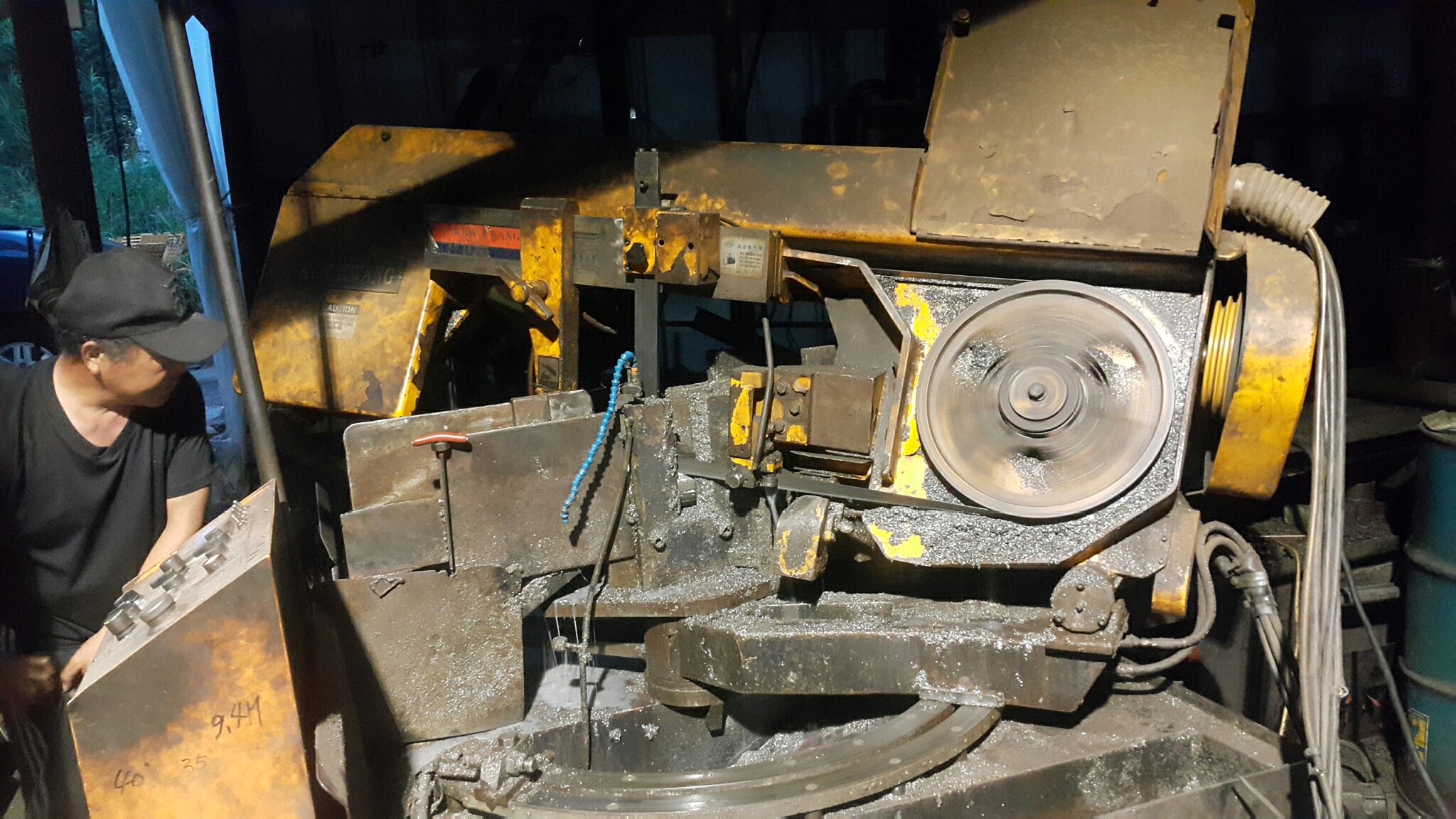

    이런 기계를 보신적이 있나요?

    "각도조절 밴드쏘"라고 해야 하나요?

    띠톱이라 생각하시면 됩니다.

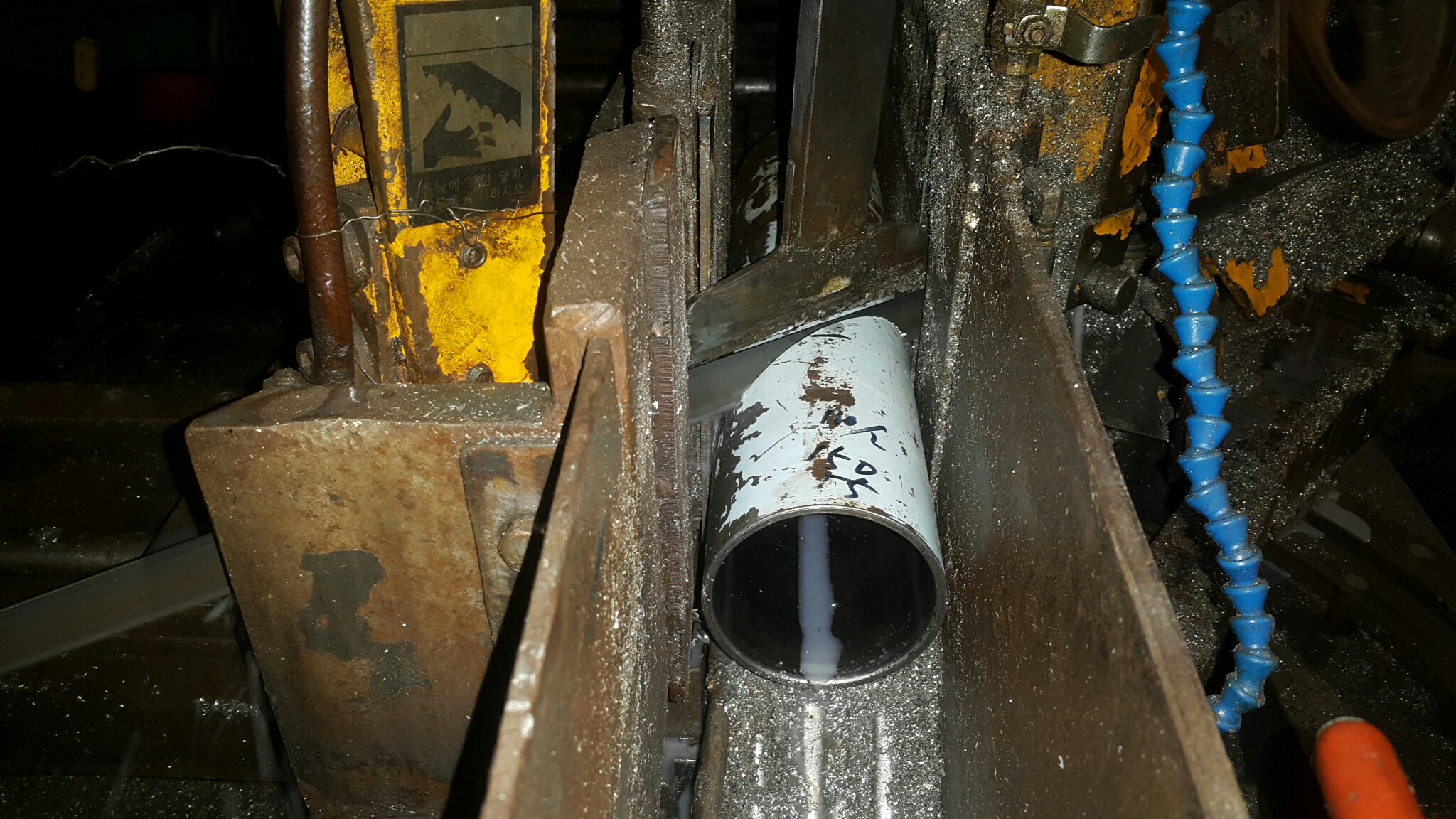

    이 기계 안에는 110파이 5T짜리 철 파이프가 45도 각도로 커팅이 되고 있습니다.

    엄청난 힘을 가진 기계지만 한 20분가량 톱질을 하고서야 두동강이 났습니다.

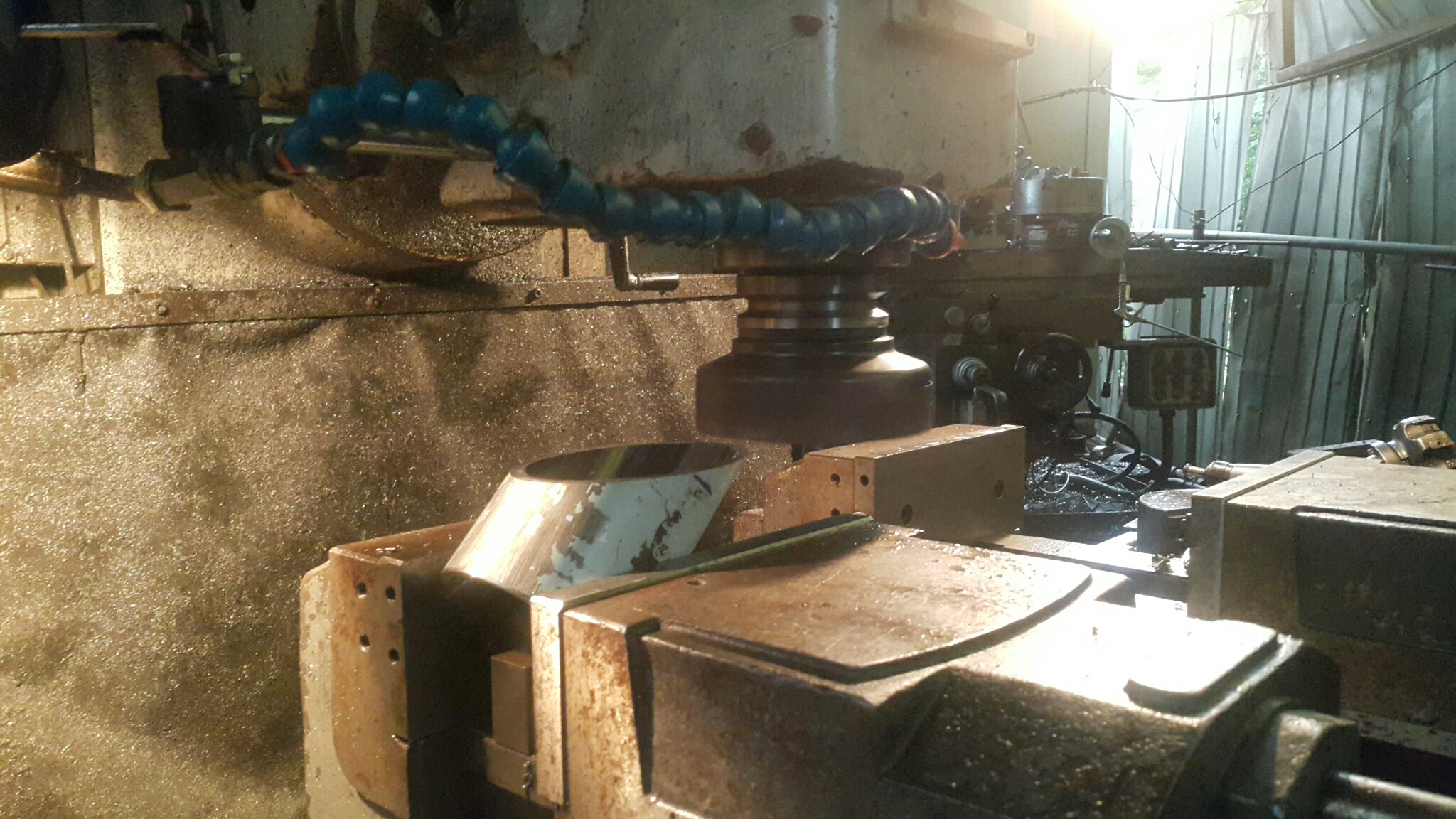

    정확한 45도와 평을 잡기 위해 밀링으로 다시 가공을 합니다.

    참고로 이 밀링기계사이즈는 마이크로버스만한 것 같습니다.

    수많은 발품을 팔고 사장님과  철판 안면 인맥으로  드디어 지그가 완성되었습니다.

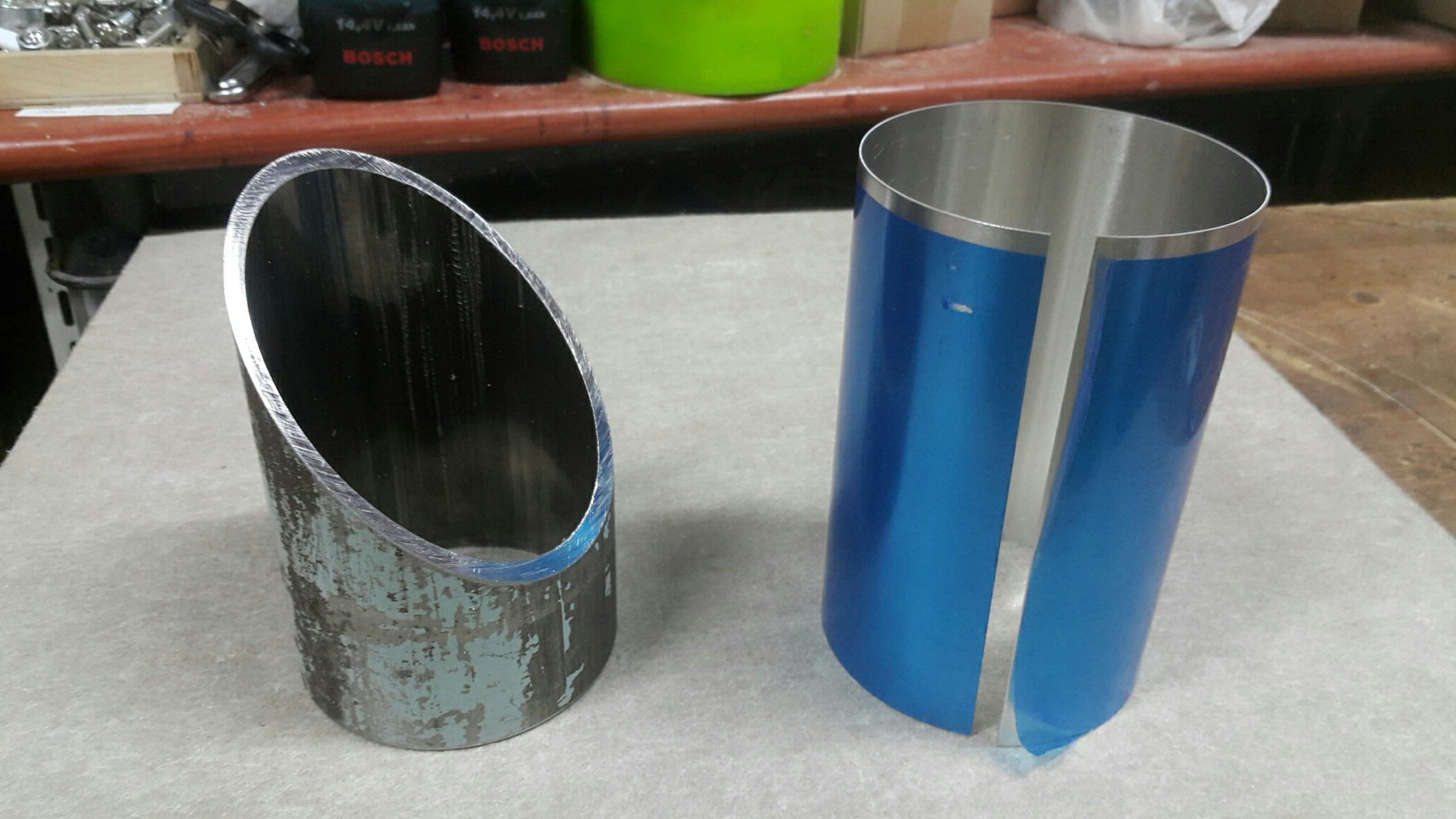

    110mm지그와 인터넷으로 구매한 0.8T짜리 알루미늄판재입니다.

    알루미늄판재는 오산의 닥트공장 사장님께서  원형으로 잘 말아 작업해 주셨습니다.

    나중에 알았지만 밴딩기에 넣고 말은것이 아니고 손으로 말았다는.... 달인 인정!!!!

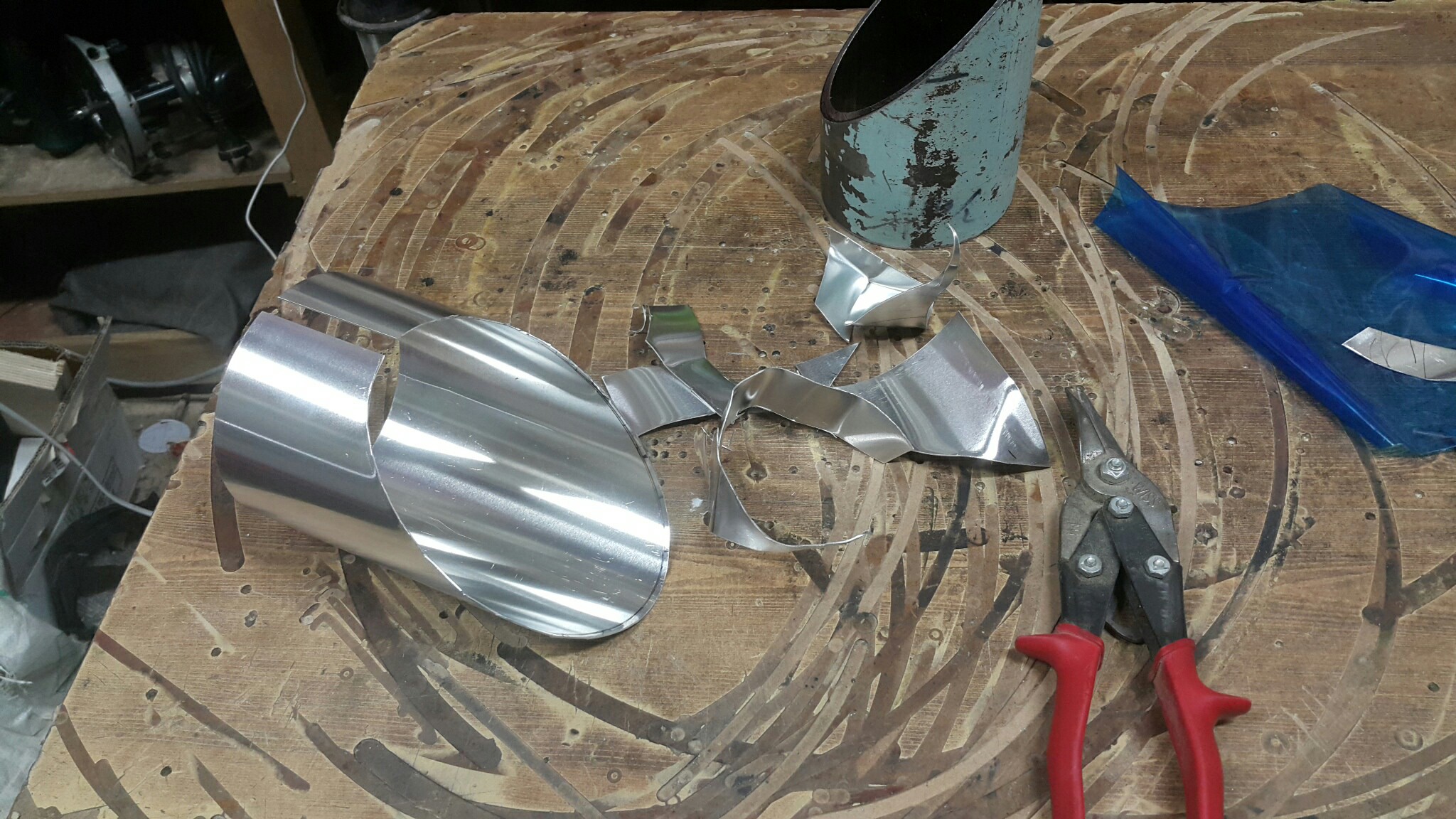

    0.8T판재에 지그를 대고 눈금을 그린다음 45도 모양으로 오렸습니다.

    눈금에서 1~2mm 오차를 두고 오려야 합니다.

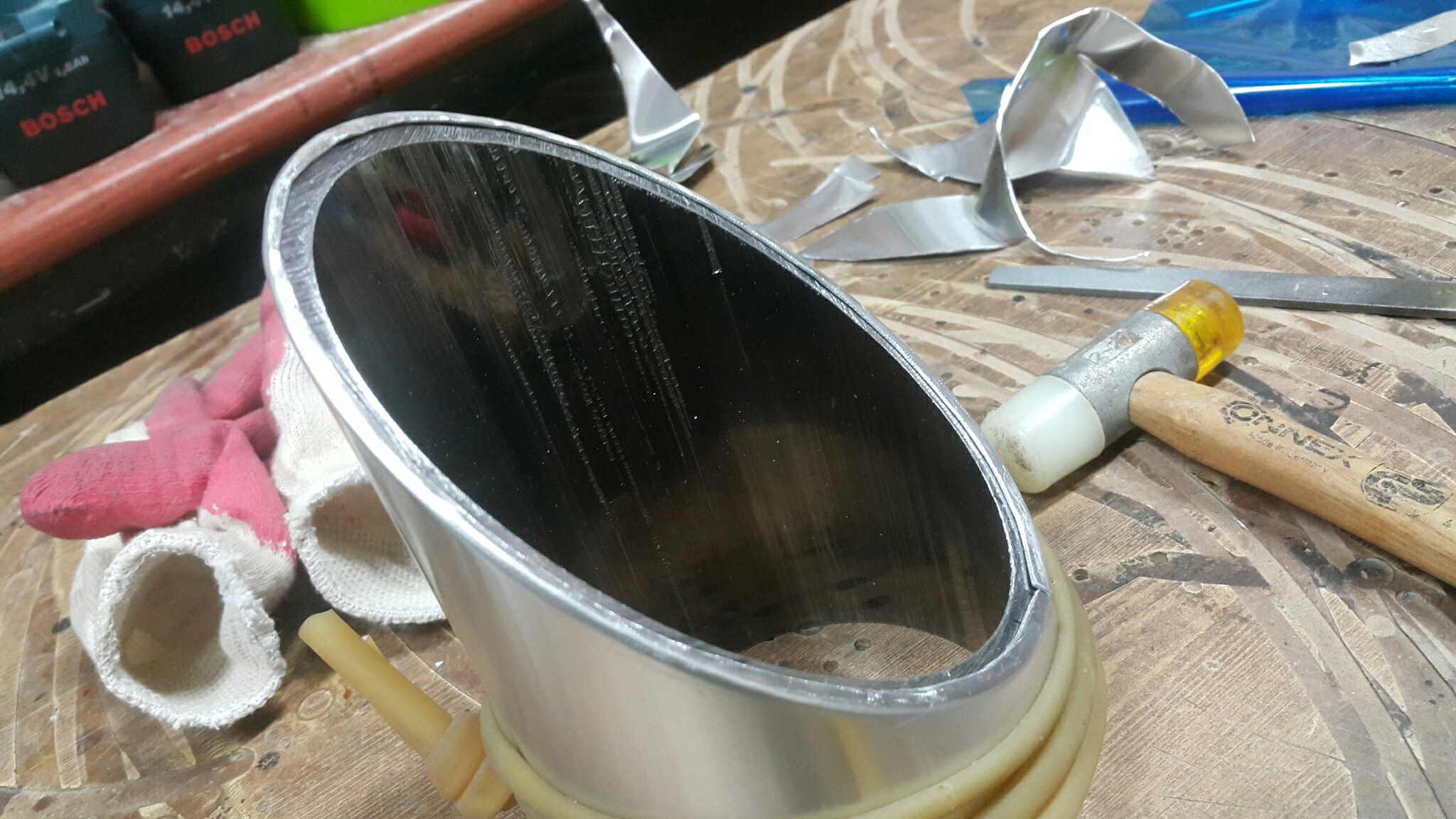

    플라스틱망치로 살살 두둘기며 안쪽으로 구부려 줍니다.

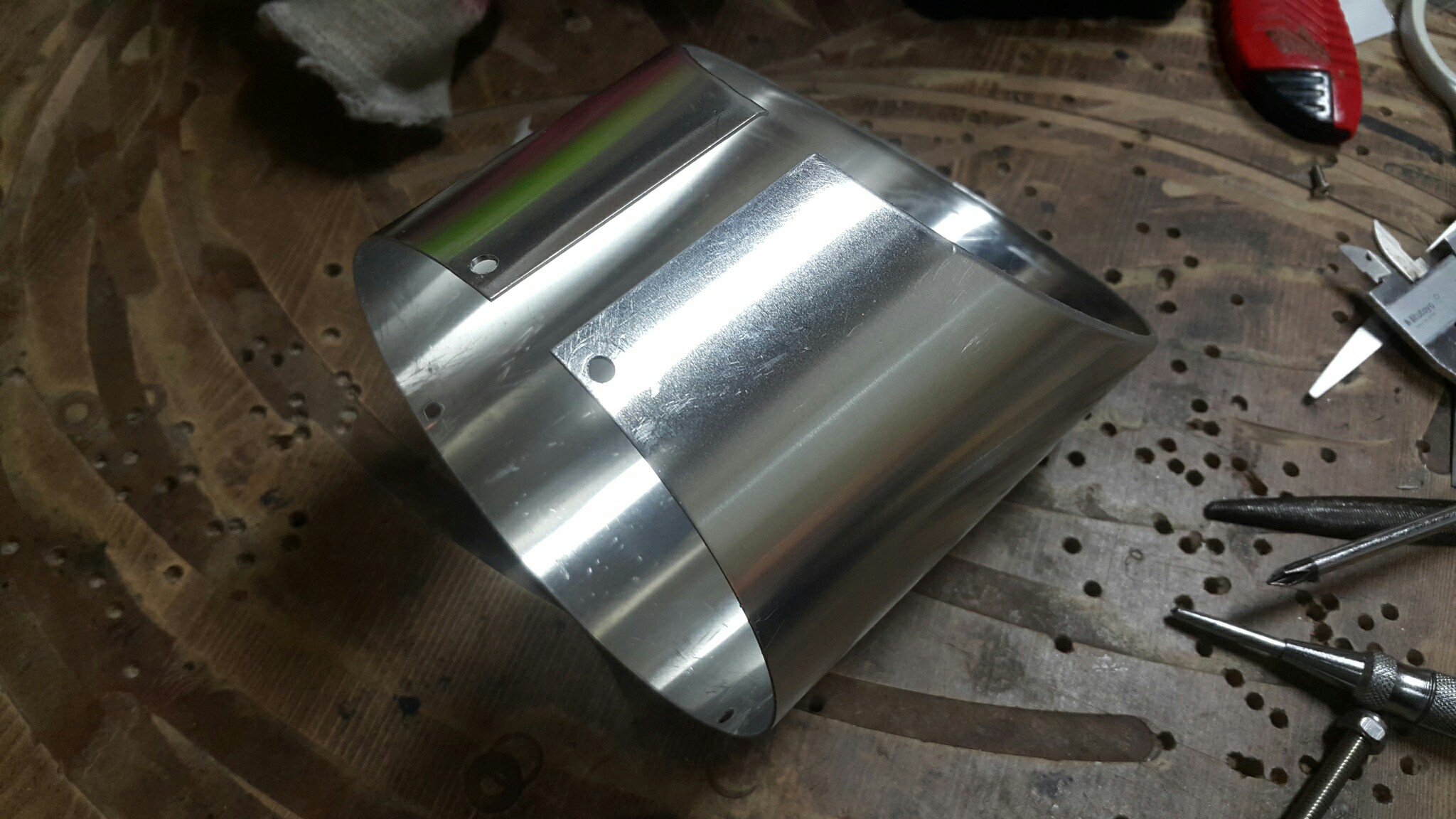

    볼팅할 홀작업까지 끝내고 비누세척을... 때깔 곱지요..ㅎ



    아노다이징 작업을 하면 좋겠지만...

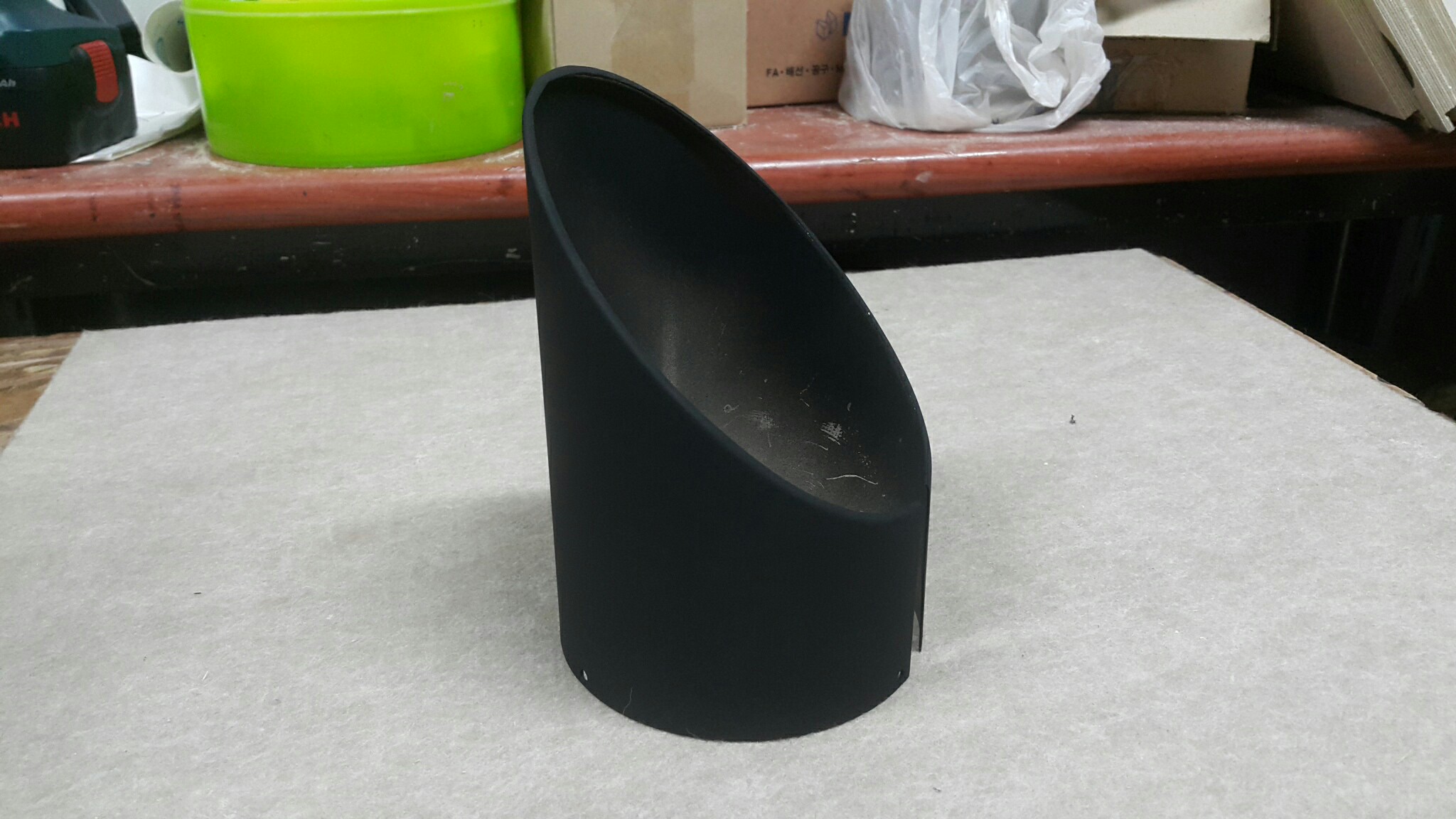

    아쉬운대로 스프레이로 검정칠을 올립니다.



    사경홀더 윗판 작업입니다.

    캐드로 110파이 원 그리고 1:1출력해서 6T알루미늄판재에 붙힙니다.

    전에 철공소아저씨께서 만들어 주신 지그가 있습니다.

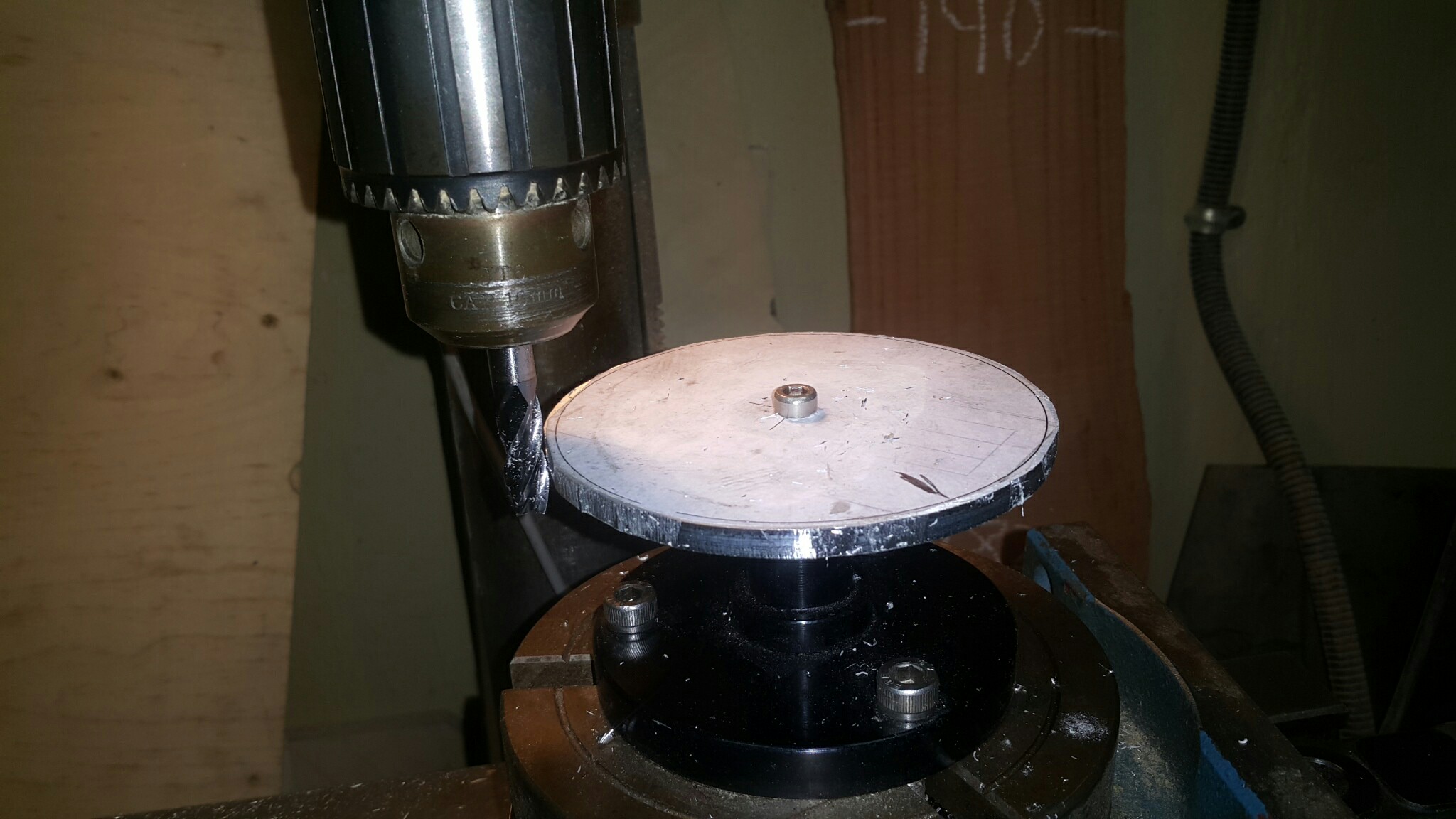

    선반없이 탁상드릴로 원형을 가공할수 있습니다.

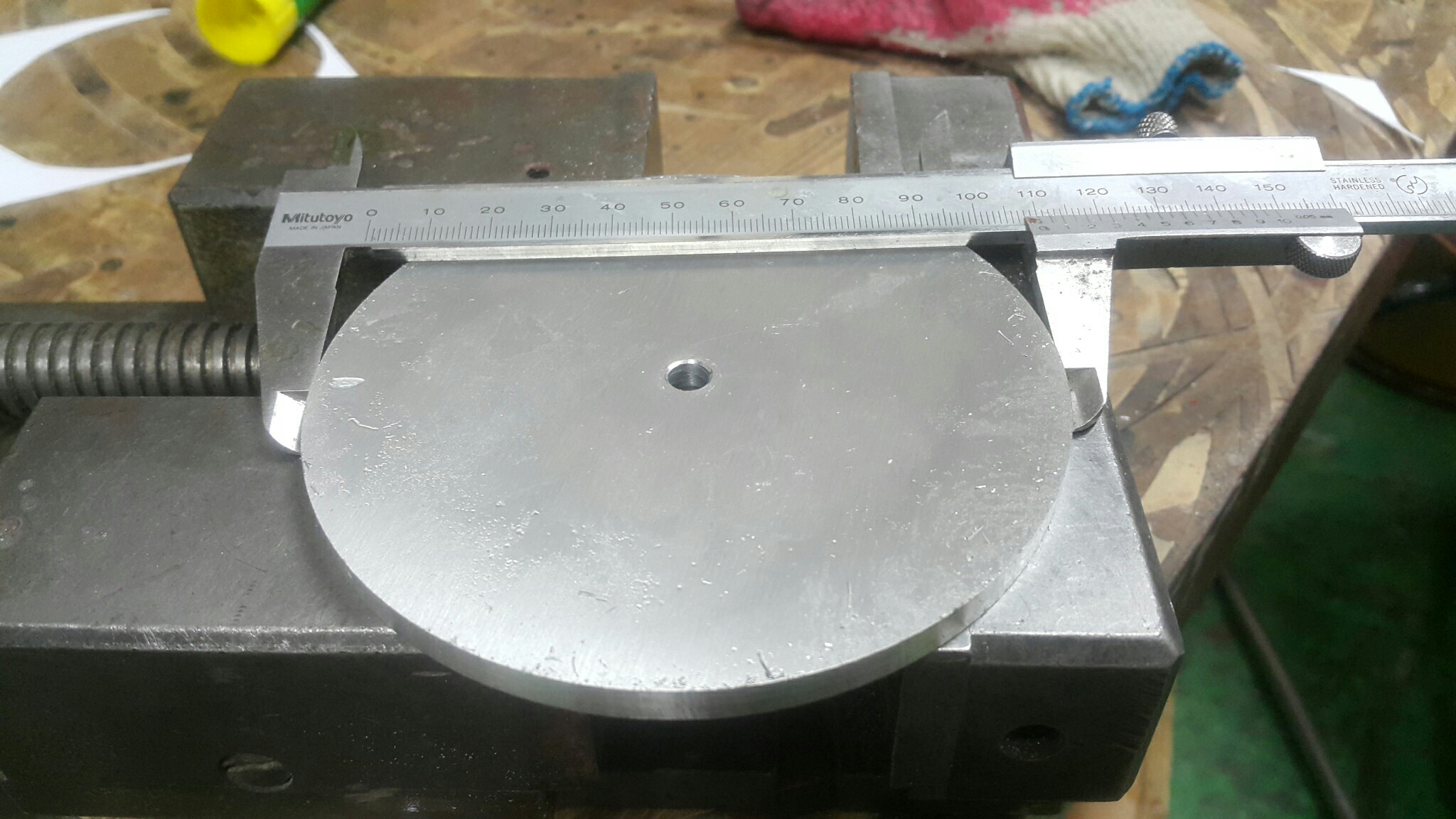

    110mm가 정확히 나왔습니다.

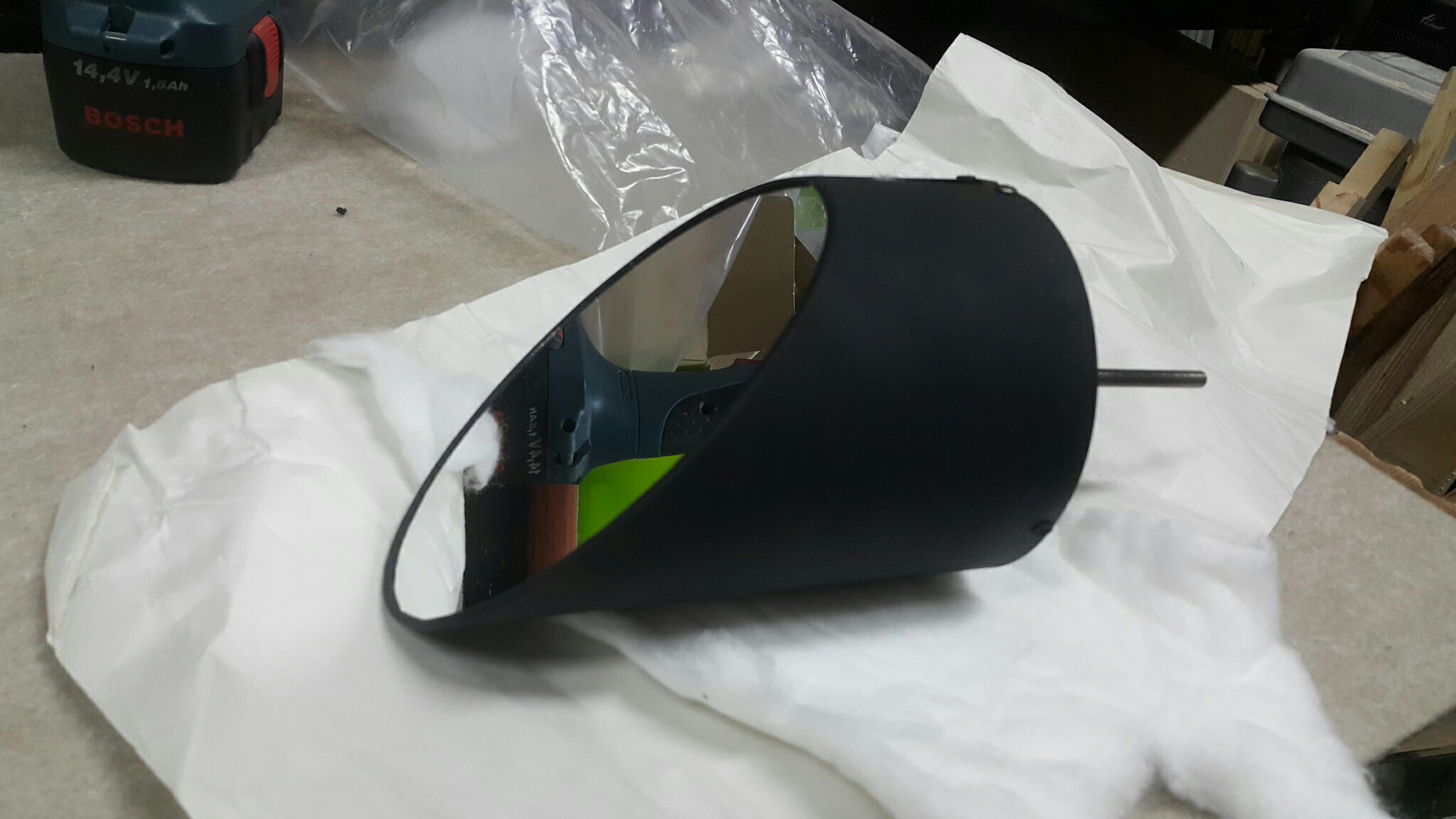

    110mm사경이 정확하게 들어갔습니다.

    별것 아닌 것 같은데...

    이녀석을 만들기 위해 여주와 오산을 몇번씩이나 다녔고 업체사장님들과 억지 친분 만들어 다행히 작업이 잘 끝난것 같습니다.

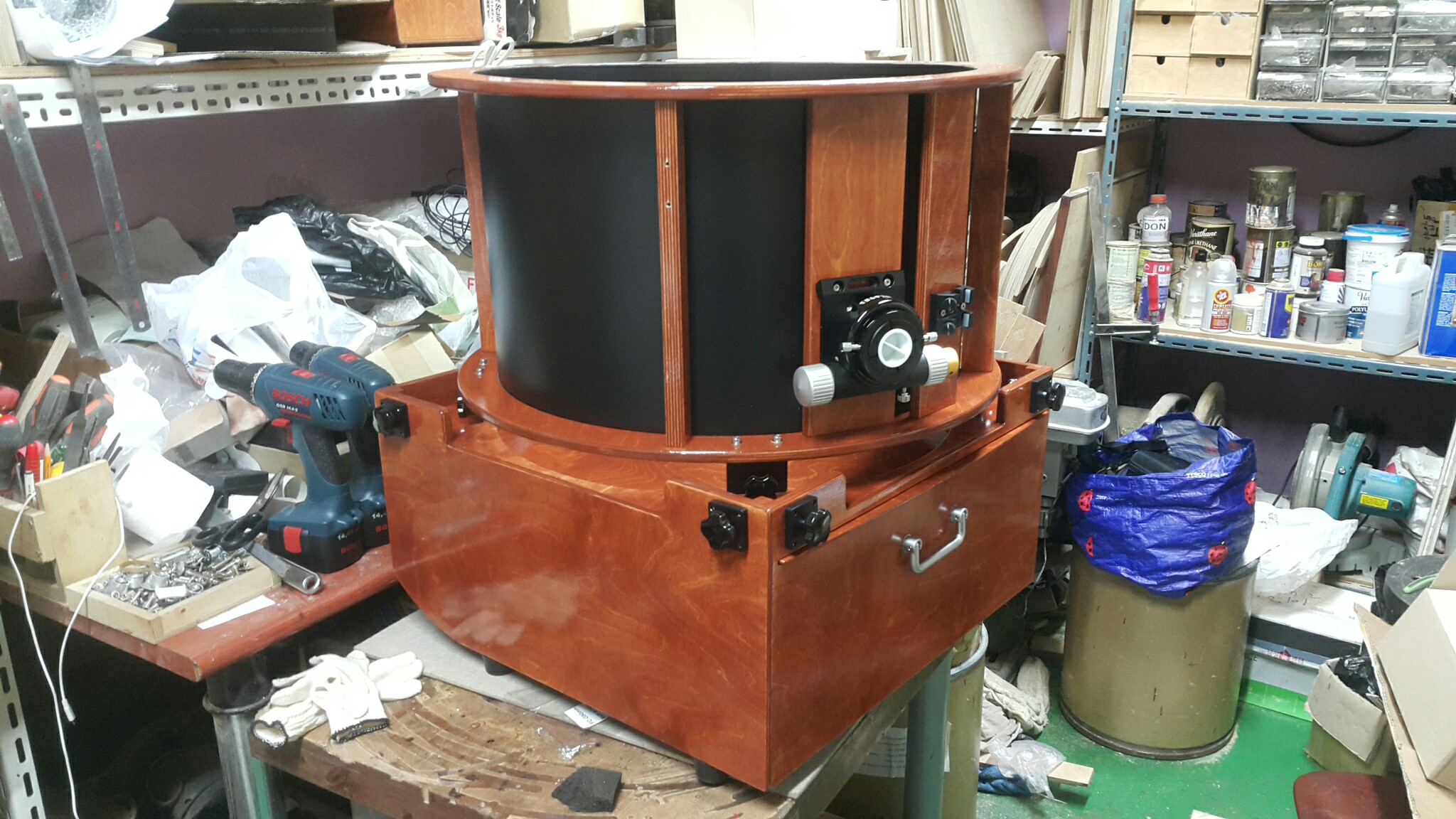

    20" 하우징입니다.

    내일 주경,사경 장착 합니다.

    고지는 얼마 안남았는데

    비가 엄청 온다지요..
