  • 미러박스 결구 방식
  • 조회 수: 337, 2020-07-25 16:41:21(2020-07-11)

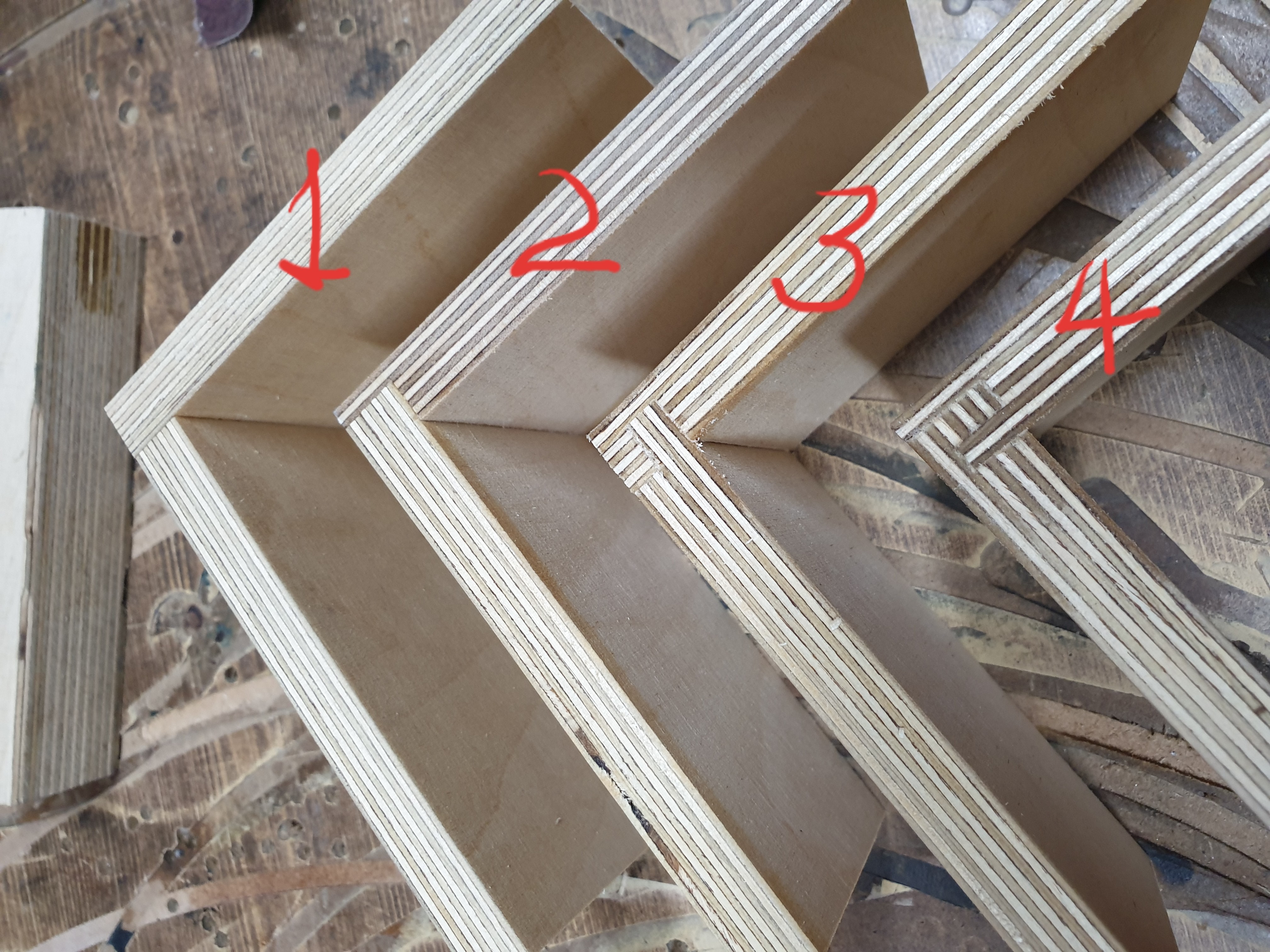

  • 20200710_214430.jpg


    1번은 초장기 미러박스 조립 때 써봤던 방식입니다.

    가장 기본적인 방법이지요. 본딩 면이 2,3,4번에 비해 최소라서 내구성은 떨어집니다.

    2번 방식을 그동안 주로 사용했으며 3번은 아주 가끔 작업해봤었습니다.

    며칠 전 문득 4번 조립방법을 착안해(이미 기존 목수들은 사용하고 있을 수도)

    샘플용으로 만들어 봤습니다.

    홈이 많아 까다롭고 가공장비의 정밀도가 요구됩니다.

    결과물로는 가장 내구성이 좋을 것 같습니다만..

    몸이 고생하겠지요...

댓글 16

  • Profile

    김원준

    2020.07.12 13:30

    4번은 엄청 복잡하네요
  • 김남희

    2020.07.18 12:14

    한가지 더 아이디어가 떠오르네요. 월요일 작업실 가서 만들어봐야겠습니다.ㅎ

  • 정기양

    2020.07.12 15:57

    정밀도가 정말 높아야겠네요. 근데 우리가 올라타도 될 만큼 튼튼해 보입니다.
  • 김남희

    2020.07.18 12:16

    망원경으로 쓸 만큼이면...  어느정도 허용 공차는 있습니다.

    정밀도도 중요하지만 본딩작업도 매우 중요한거 같습니다.^^

  • 최승곤

    2020.07.12 18:45

    제 짧은 생각으로는 2번에 제일 강해 보입니다.
    3번의 윗나무 끝, 4번의 아랫나무 끝부분이 원목이 아니고 접착되어진 합판이라 취약해 보입니다.

  • 김남희

    2020.07.18 12:34

    나무 본딩이 제대로 되면 서로 일체가 되어 두터운 판재로 내구성이 높아집니다.

    미러박스를 이층 높이에서 던졌다고 가정을 해볼까요..

    본딩 된 미러박스 모서리 부분은 안깨지고 그 옆 부분이 깨집니다.


    다른 예로..

    두 손을 맞잡는다고  생각해보지요.

    1번은 두 손바닥을 대고 있는거로 보시면 되구요.

    4번은 두 손이 깍지를 끼고 꽉 잡고 있는거라 보시면 됩니다.


    본딩 조건은 과하지 않은 본딩양으로 골고루 도포, 강력한 압착(공기 투입 되지 않게),

    충분한 건조가  이뤄지면 상상 이상의 내구성을 확보 할수 있습니다.

    그리고... 1번 조건만 되도 돕 만드는데는 충분한 내구성이 되긴합니다.

  • Profile

    김영주

    2020.07.13 11:06

    제 의뢰 돕은 4번으로 가나요? ㅋㅋㅋㅋ
  • 김남희

    2020.07.18 12:17

    4번으로  해드릴까요? 공임은 1.5배 올라갑니다.ㅎ

  • 김철규

    2020.07.13 15:35

    4번이 정말 좋아보이지만 만드시는 입장에선 정말 손이 많이 가시겠네요. ^^
  • 김남희

    2020.07.18 12:18

    4번은 어느정도 요령이 필요해 보입니다. 숙달되면 괜찮겠지만 아무래도 시간은 더 걸리겠지요.^^

  • 김재곤

    2020.07.13 18:48

      공대생이다 보니, 수직/수평 힘에 대해서 판재가 어떻게 휠까? 모멘트는 ??? 갑자기 생각이. 예전 정역학 수업할 때 풀던 문제가 갑자기 생각났습니다.
    다만 1번 접합면 외 옆 판재가 붙는다고 생각해 보면, 예전 최선생님이 돼지표 본드의 위력을 많이 얘기해 주신터라, 우리가 이용하는 무게내에서는 강도는 비슷하지 않을까하는 생각이 듭니다.

  • 김남희

    2020.07.18 12:45

    돕을 만드는데는 1번 방법을 써도 충분합니다.

    나무는 시간이 지남에 따라 수축팽창을 합니다.

    전통방식에 연귀결합,주먹장.. 등이 수축팽창을 방어하기 위한 방법으로 사용되어 왔습니다.

    본딩이 제대로 안되었다 가정하면 1번 경우 오랜시간 후에 본딩 부분이 갈라짐 현상이 생길수 있지요.

    연귀결합 가공법을 쓴다면 나무끼리 서로 견제해 주는 부분이 생겨 이를 막아 줄수 있습니다.

    보이지 않는 부분에서 생각지 못한 실수가 생길까 싶어 여러가지 생각을 해보고 있습니다.^^

  • 최윤호

    2020.07.14 12:13

    저도 최승곤 선생님 의견대로 합판이다 보니 2번이 가장 나아 보입니다.
  • 김남희

    2020.07.18 12:47

    최승곤님의 제 답글 내용으로  같이하겠습니다.^^

    윗 글 참조...

  • 이현동

    2020.07.19 13:31

    ㅎ 역시 많이 연구하시니 멋진 작품이 나오는것 같네요^^ 1-3번까지는 CNC로 될것 같은데 4번은 오직 장인의 손에 의해서 가능한 방법 같습니다!
  • 김남희

    2020.07.25 16:41

    좋은 기계만 있으면 뭐든지 만들수 있을것 같은 기분입니다.ㅎㅎ

    회장님 잘 지내고 계시지요.별아띠 번개라도 함 해볼까요.ㅎ
