  • 22" mirror cell
  • 조회 수: 585, 2020-05-28 15:07:22(2020-04-28)
  • 몇일간 작업해서 미러셀 완성햇습니다.


    미러셀이라해봐야 뻔한거지만 새롭게 도입한 부분이 있어서 올려봅니다.

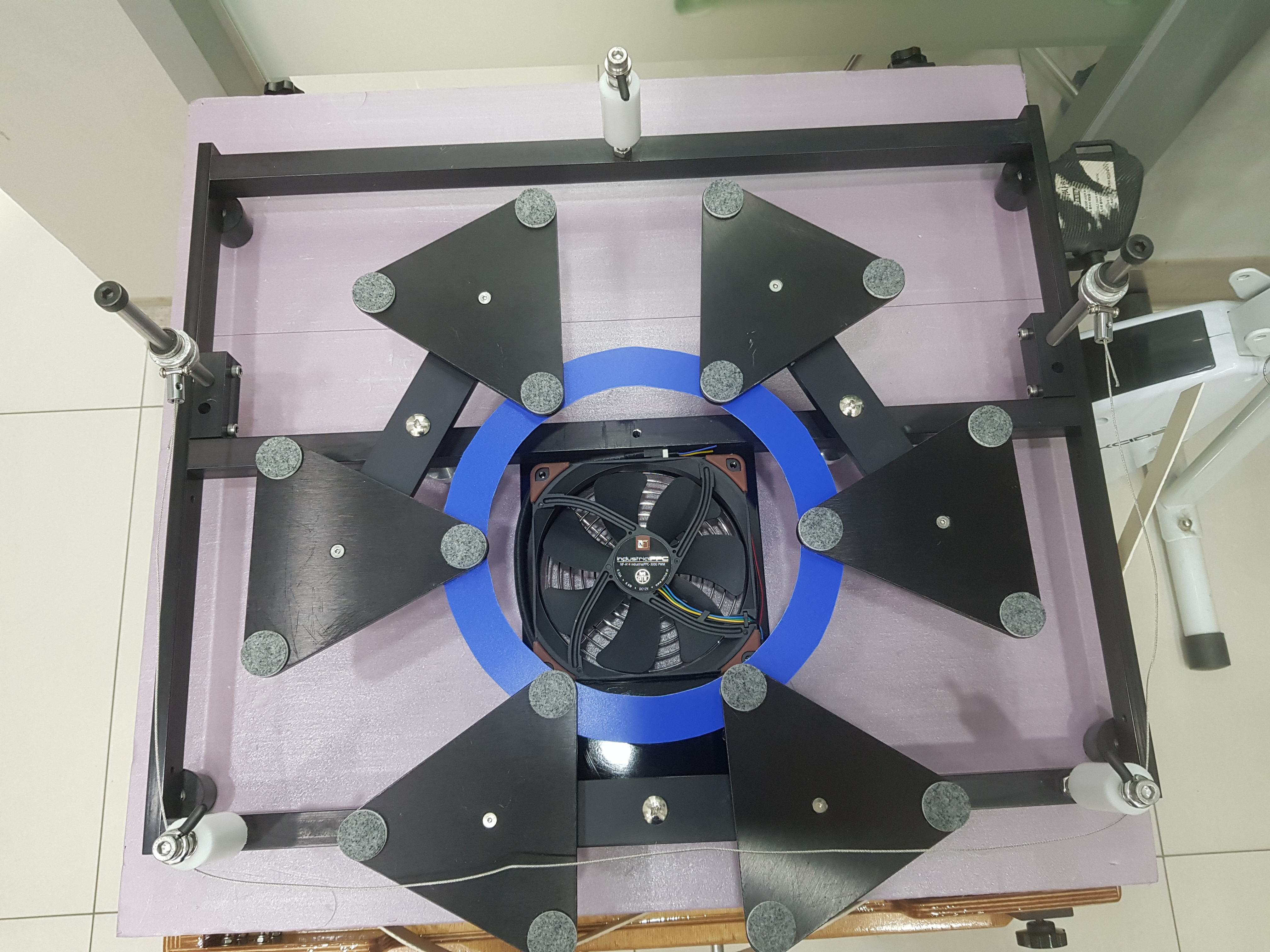

    22인치라서 27점 지지로 할까하다가 넘 복잡해서 무난한 18포인트 지지로 햇습니다


    미러의 무게를 고려해서 각재는 20 X 25mm, 10 X 25mm사용, 삼각바는 8mm


    주요볼트는 모두 8mm




    미러 슬링부분을 새롭게 시도해봣습니다.

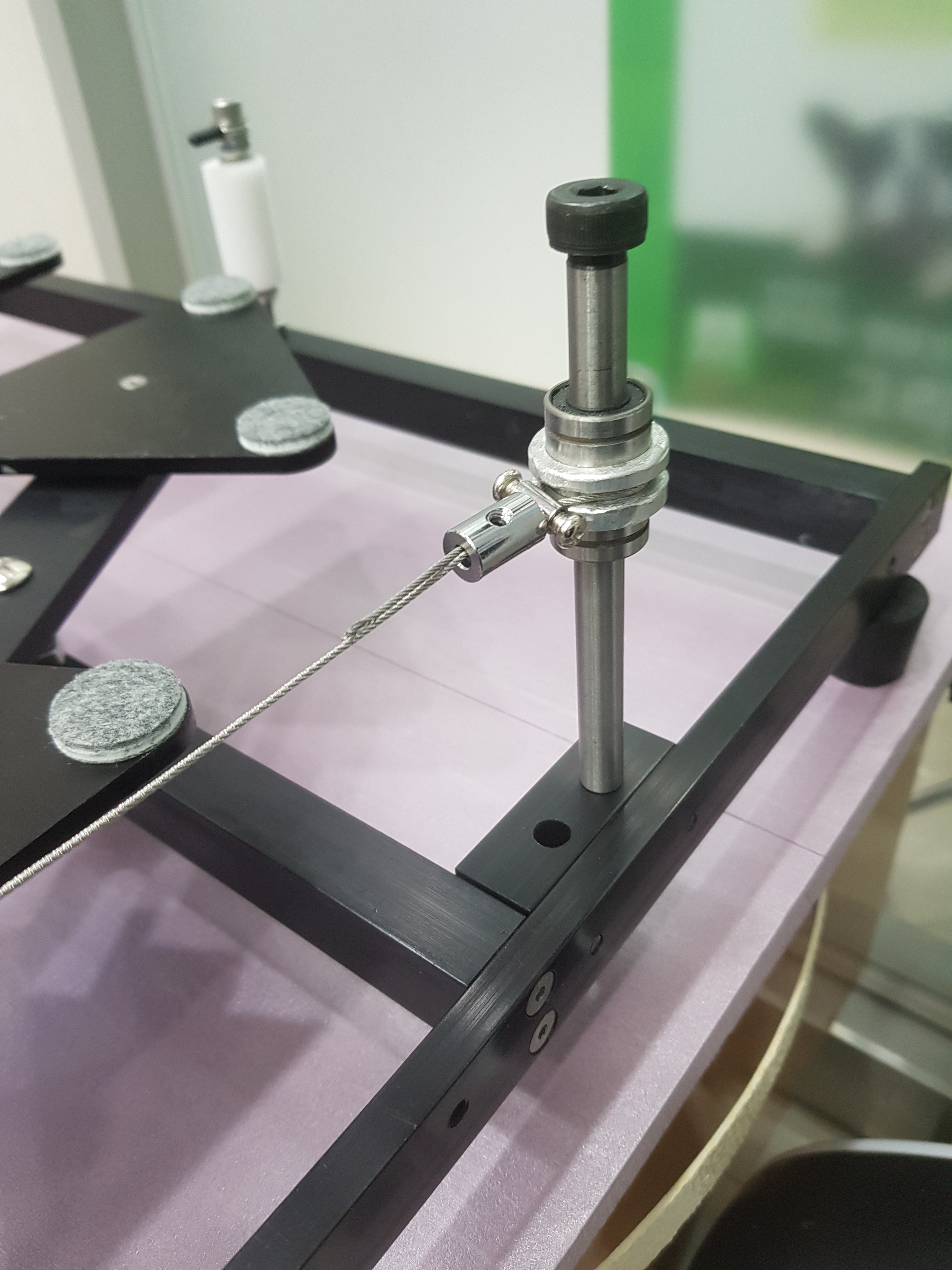

    스텐와이어를 이용한 mobile supporting system


    최근 티터는 이런 방식을 많이 사용하네요.


    스타스트럭쳐는 롤러방식을 사용하고요


    처음엔 롤러방식을 목표로 제작을 해봣으나 거의 다 만들엇는데 최종적으로 조립이 너무 어려워서 포기햇습니다.


    위 방식이 그나마 개인이 만들만한듯합니다.


    미러가 상하로 이동할때 슬링까지 같이 움직여줌으로써 미러스트레스를 최소한으로 하고자함입니다.

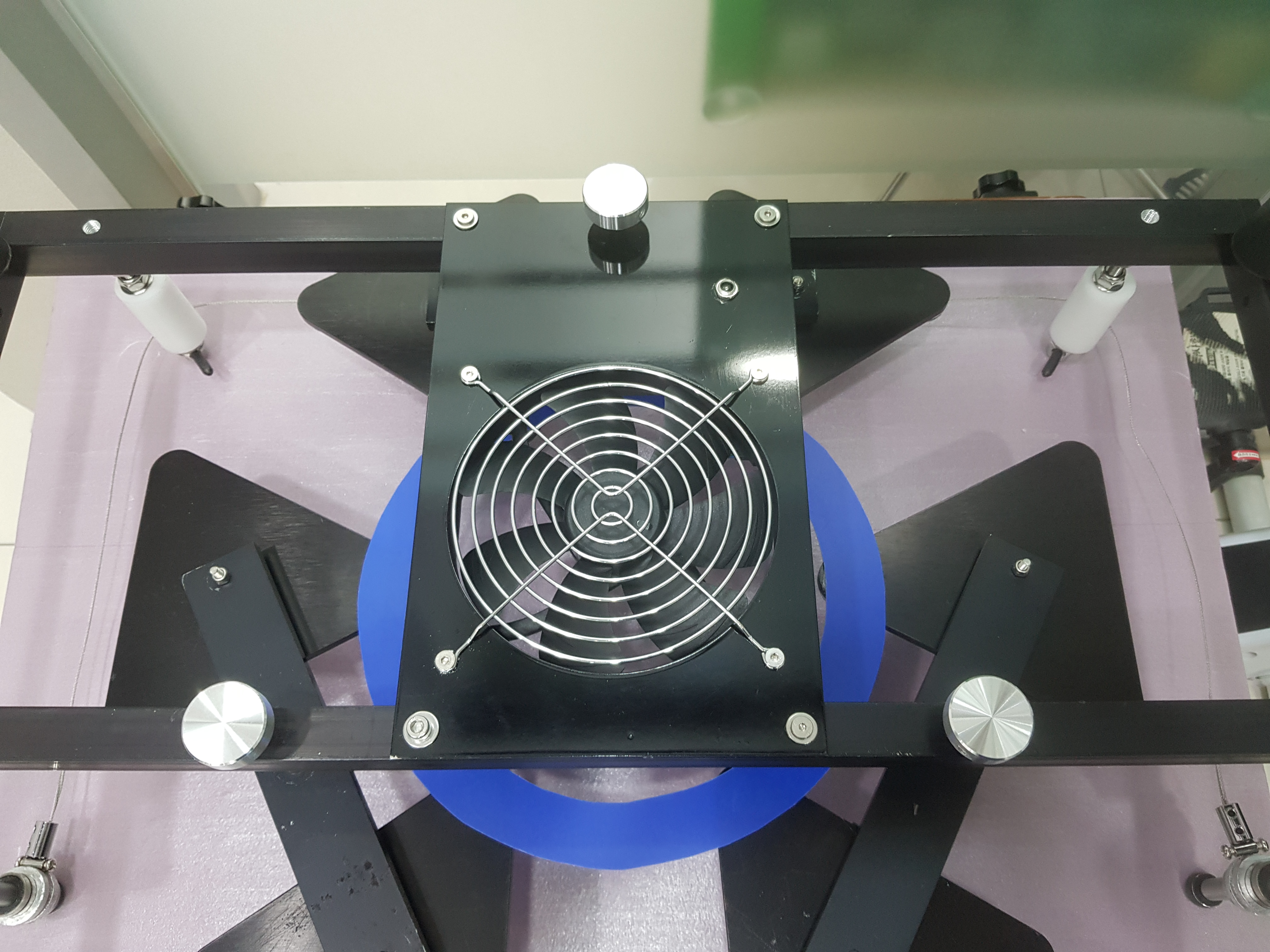

    뒷면은 냉각을 용이하게하기위해 개방형으로 제작햇습니다.


    150mm대형냉각팬 장착햇고요,, 바람이 거의 소형 선풍기 수준입니다.


    조절장치를 만들고싶은데 어떤걸 사용해야하는지 몰라 고민중입니다.


    냉각팬 고정틀은 2mm스텐재질에 우레탄도장 햇습니다.



    잘 움직이네요 ㅎㅎ

    Profile

댓글 12

  • 이한솔

    2020.04.29 11:23

    1.베어링이 부럽습니다 ㅎㅎ
    2.풍량 조절은 그냥 일반 볼륨 달아도 되고요 컴퓨터 사이트 보면 냉각팬 풍량 조절기들이 있는데 그거 사다가 달아도 됩니다.
    3. 냉각팬이 정중앙 인가요? 한쪽으로 치우쳐 있을때 냉각되는 동안 비점수차가 발생할 수도 있다고 합니다.
    4. 제 경험상 슬링 와이어가 너무 가늘면 미러 스트레스가 생기더군요.. 나중에 스타테스트 해보고 와이어 접하는 부위가 직선으로 보이면(D형태) 조금 굵은 와이어로 교체하면 좋아집니다.

  • Profile

    김원준

    2020.04.29 12:39

    도면 확인해보니 정중앙에 팬이 들어간게 맞네요 보기엔 좀 삐딱해보입니다.

    외이어 두께는 전혀 생각치 못한 부분인데 어제 별하늘지기에서도 어떤분이 언급을 하시더라구요

    좀 더 연구를 해봐야겟습니다. 슬링의 무게중심(측면-슬링을 거는부위를 얘기하는듯)을 구하는 공식이 잇다고 하던데

    전 처음 듣는얘기엿네요. 아직 공부할게 많습니다.

    지금 달아놓은게 1.5mm 두께인데 어느정도가 적당하다 생각하세요?

  • 이한솔

    2020.04.29 16:14

    무게중심은 www.cruxis.com/scope/mirroredgecalculator.htm 에서 구할 수 있구요

    와이어는 집에가서 한번 재 볼께요

  • Profile

    김원준

    2020.05.26 10:45

    외이어 두께를 1.2mm에서 2mm로 교체햇습니다.

    훨씬 안정적입니다.

  • 장정익

    2020.05.24 08:18

    미러셀은 어디서 살 수 있나요
    그리고 이 정도면 얼마나 하나요?
  • Profile

    김원준

    2020.05.24 19:58

    제가 설계해서 만든겁니다

  • 정기양

    2020.05.25 22:08

    무엇보다도 온 가족이 웨이트 트레이닝을 열심히 하셔야겠습니다. ㅎㅎ
    퍼스트라이트가 기대됩니다.
  • Profile

    김원준

    2020.05.26 10:42

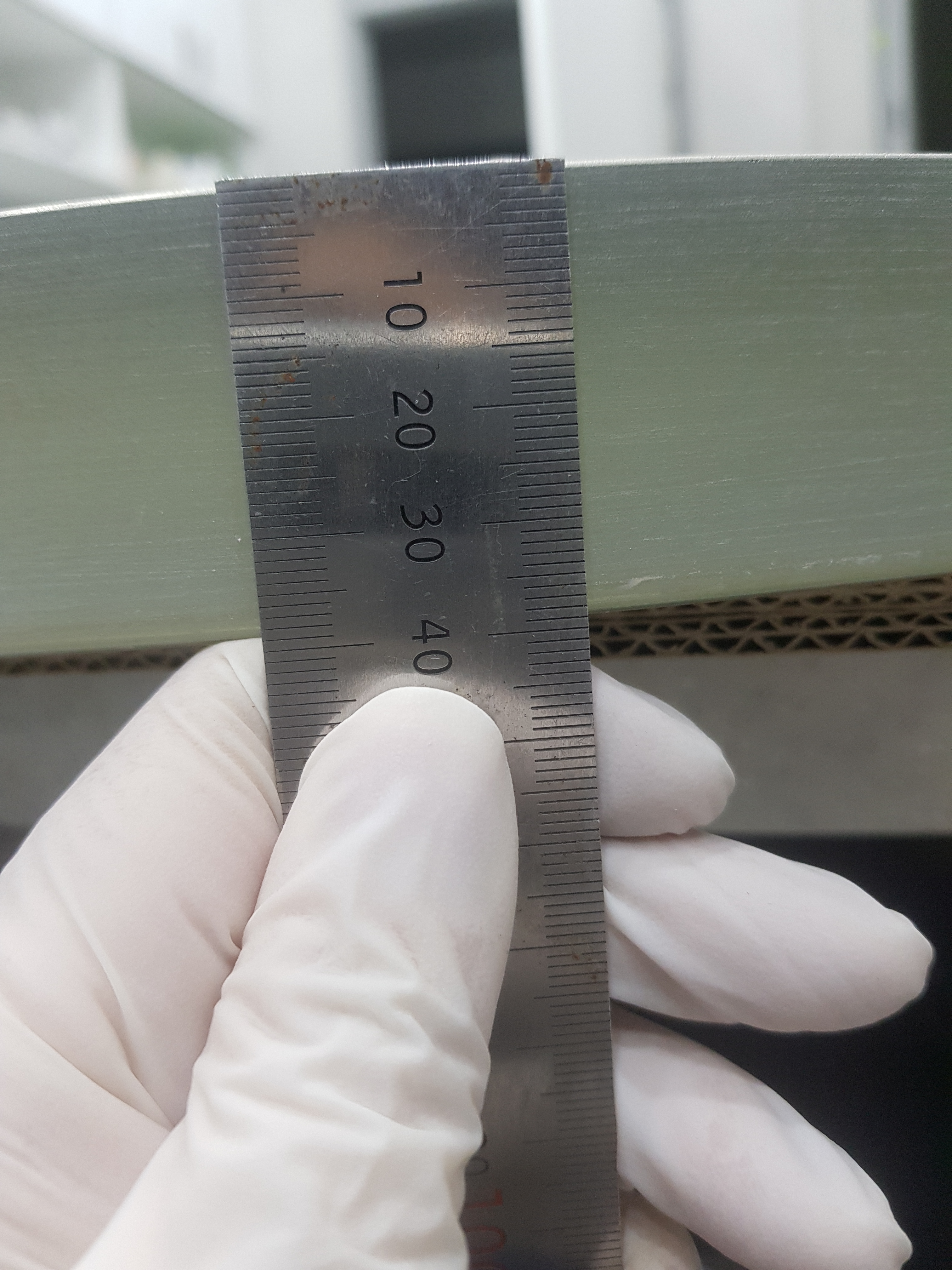

    고든이 너무 열심히 깍아놧는지 원래 1.8인치 두게가 1.6인치로 급격히 얇아졋네요

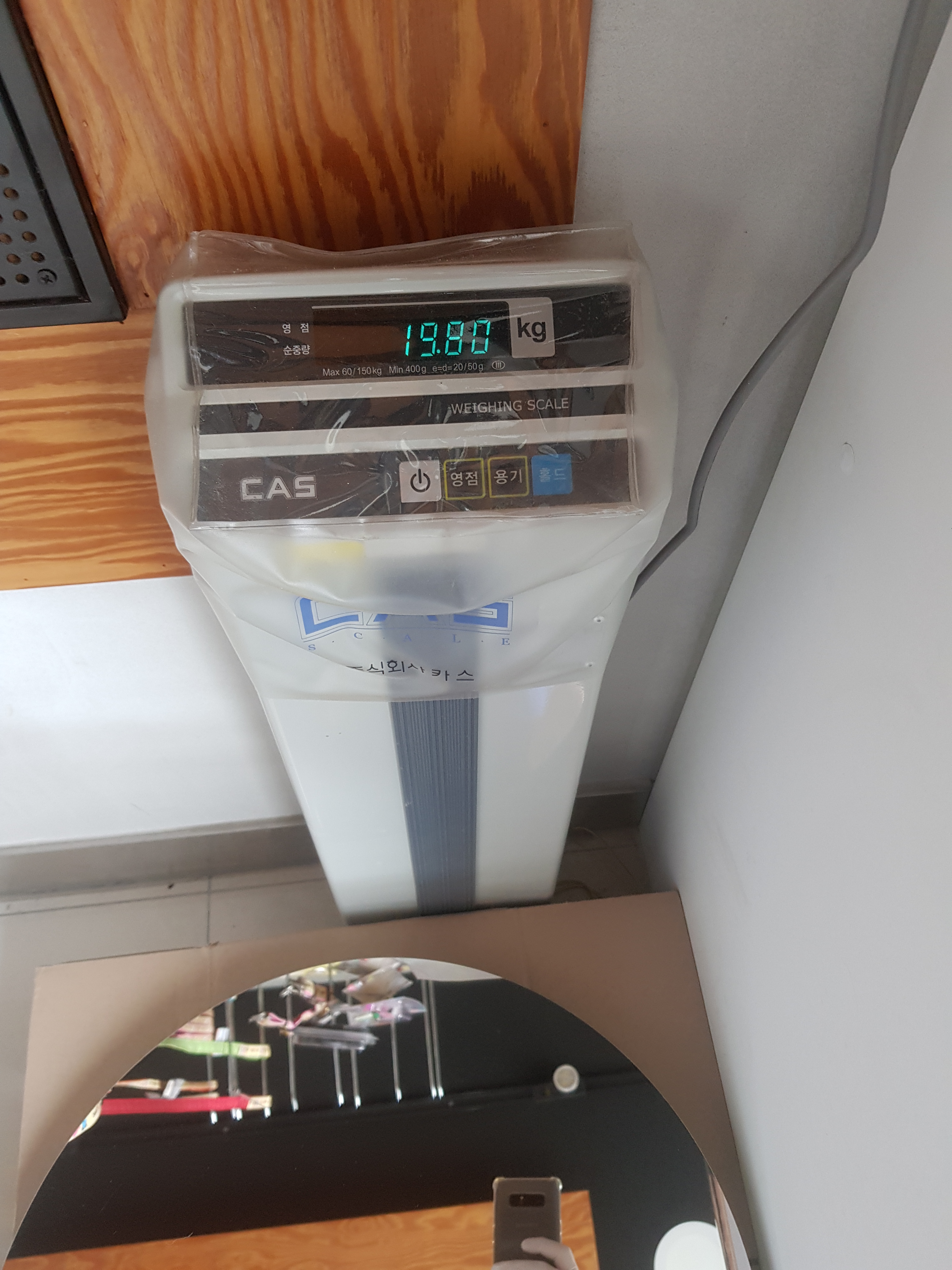

    미러무게도 덩달아 가벼워져서 19키로 나옵니다.

    이러다보니 미러박스를 통째로 들만한 정도입니다.


  • 최윤호

    2020.05.26 11:50

    우와 22인치가 19킬로 라니 제꺼가 18킬로인데 엄청나네요. ㅎ

  • Profile

    김원준

    2020.05.28 15:07

    밑에깔린 박스무게 빼고 19kg


    20200502_162152.jpg 20200502_162246.jpg

  • 장정익

    2020.05.26 21:33

    여기에 올리는 미러는 몇천만원 하겠네요 ?
  • Profile

    김원준

    2020.05.28 01:36

    그렇게 비싸진 않고요

위지윅 사용
