  • 12" f4 travel dobsonian
  • 조회 수: 5001, 2019-04-09 20:52:31(2018-03-20)
  • 지난 몇 달 동안 머리속에 그려 보았던 12"  travel dobsonian 이  완성되었습니다.

    이 돕의 목적은 오로지 원정용입니다.

    12"면 아주 큰 돕은 아니지만 f4를 선택한 이유는  밸런스 문제와 폴대 이동성의 부담을 줄이기 위함입니다.

    마침 솔**익****카페에서 좋은 가격에 GSO미러와 사경,포 커서,스파이더 일체를 구매할수 있었습니다.

    외국 모업체의 극단의 부피로 만든  travel dobsonian을 보면서 취약한 진동문제에 좀 더  보완이 될수 있는 점을 고민하며 설계를 해보았습니다.

    미러박스 부피를 줄이기 위해 미러셀 프레임은 생략하였고 알루미늄 앵글 등 부품을 최소화  했으며

    포 커서 보드, 파인더 보드, 사경등은 탈부착할수 있게 만들었습니다.

    최소의 부피가 장점인 반면  분해, 조립에 많은 시간이 걸린다는 것은 큰 불편함입니다.

    하지만 기내 수납을 위해 어쩔수 없는 선택인 것 같습니다.

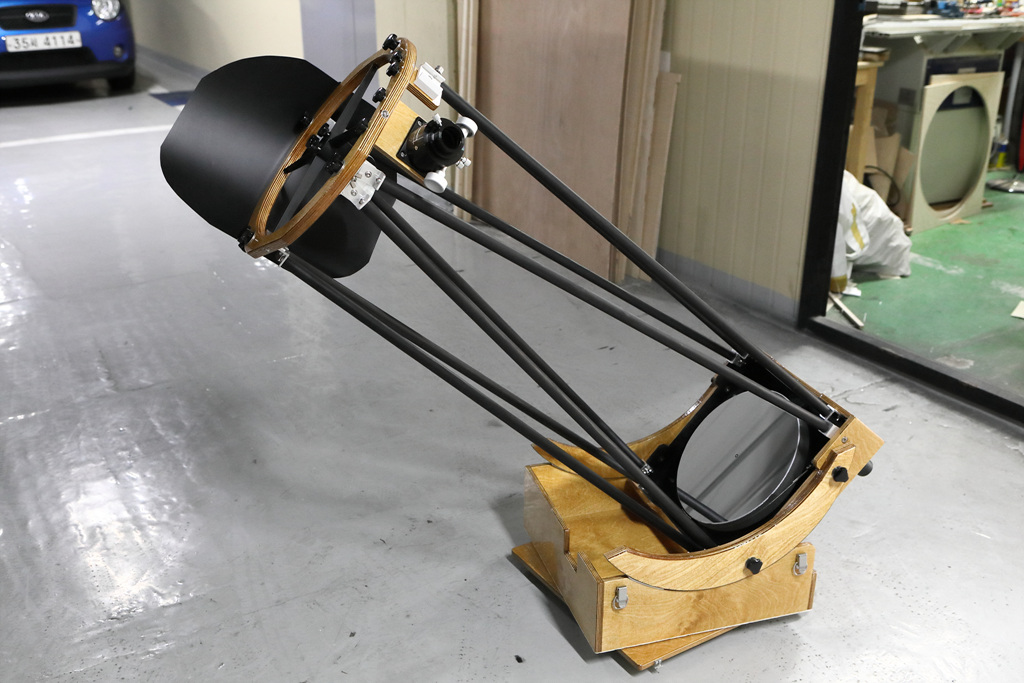

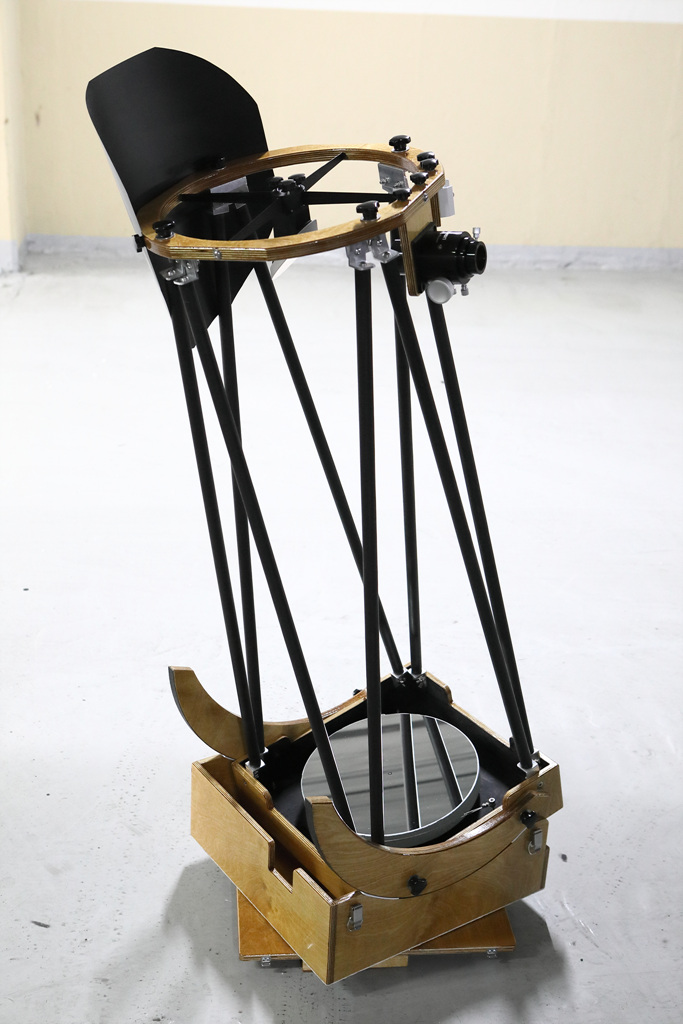

    완성 된 모습입니다.

    f4라서 무게추가 필요 없습니다.



    조립순으로 소개를 해보겠습니다.

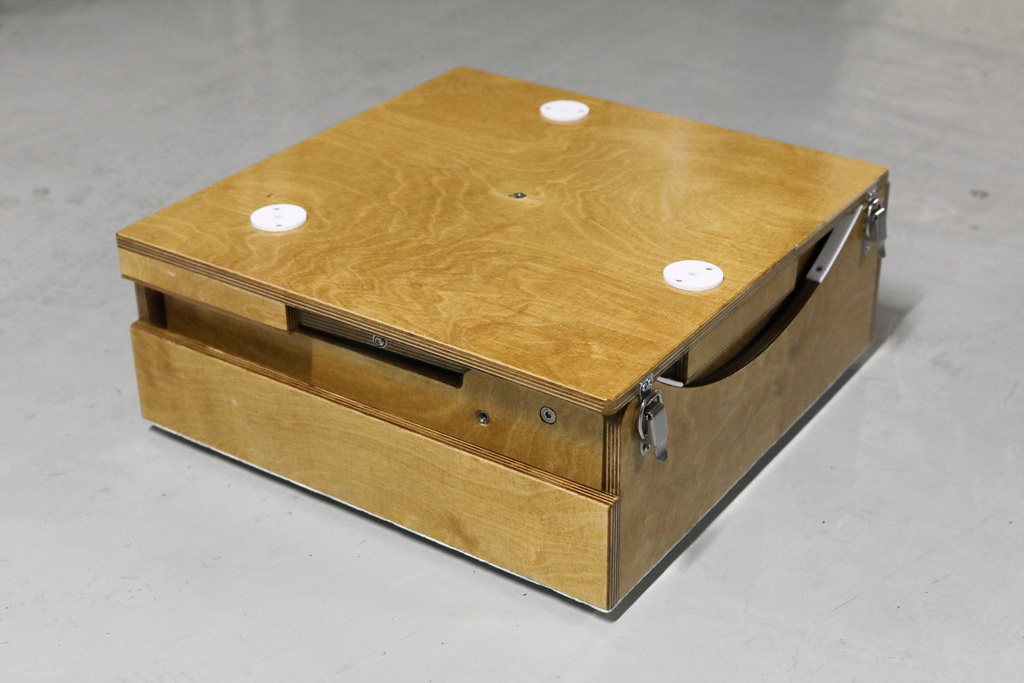

    이렇게 박스안에 수납이 됩니다.

    폴대,포 커서,사경,파인더는 따로 들고 다녀야 합니다.

    이 박스의 무게는 15kg입니다.

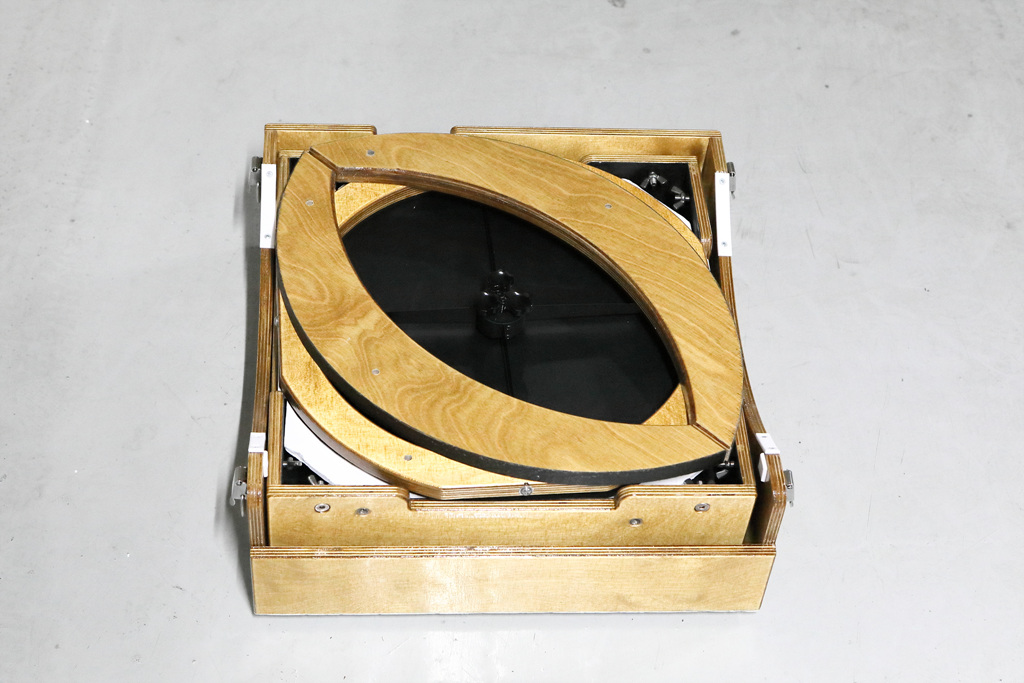

    그라운드보드 역할을 하는 윗 뚜껑을 열었을때 모습입니다.

    이제부터 하나씩 꺼내면 됩니다.

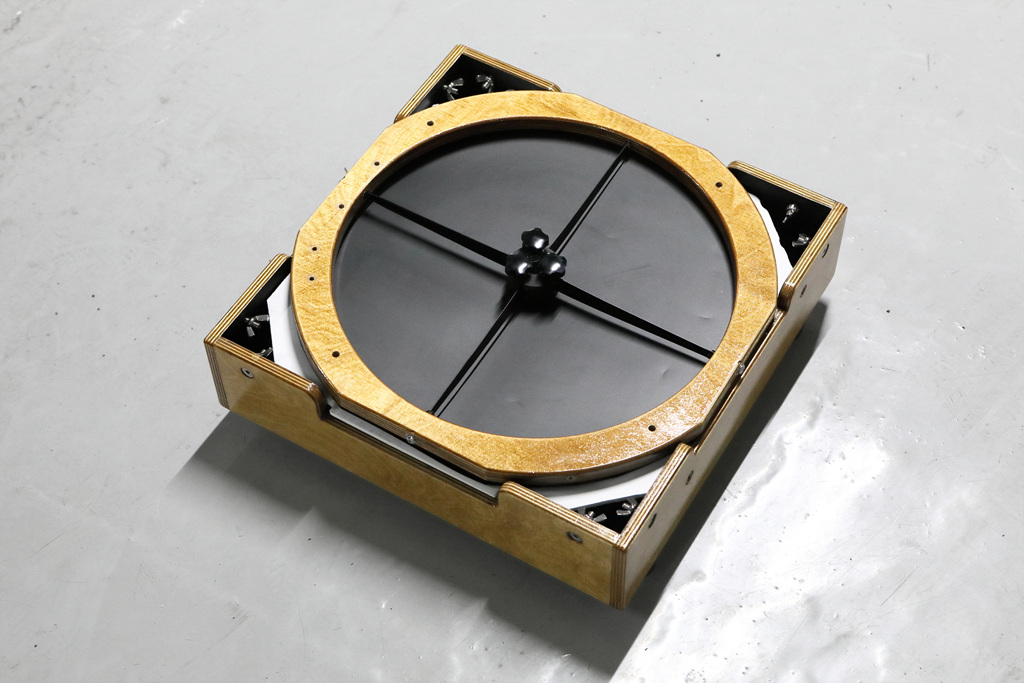

    사이드베어링을 꺼내면 어퍼케이지가 보입니다.



    어퍼케이지를 들어내면 그 밑에 미러가 있습니다.

    삼각바 3개로 9점 지지하게 되어 있고 와이어로 슬링을 만들었습니다.

    독수리발톱? pp봉은 수납을 위해 생략 되었습니다.

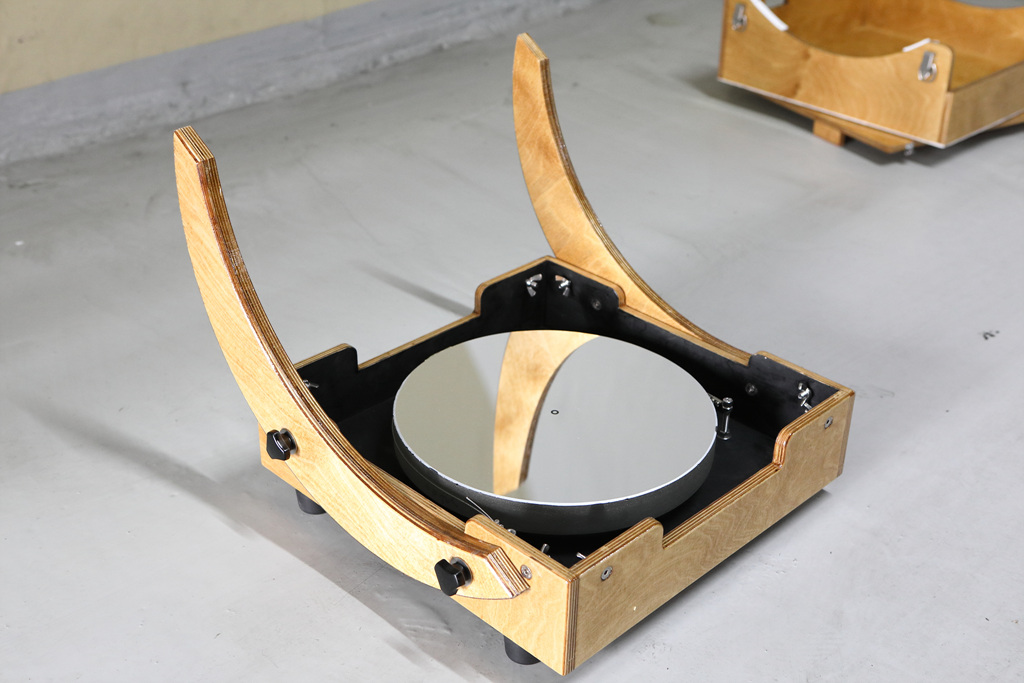

    사이드베어링은 노브나사를 사용해 부착 합니다.



    제일 처음 열었던 뚜껑은 바닥에 내려 놓고 그 위에 로커박스를 올립니다.

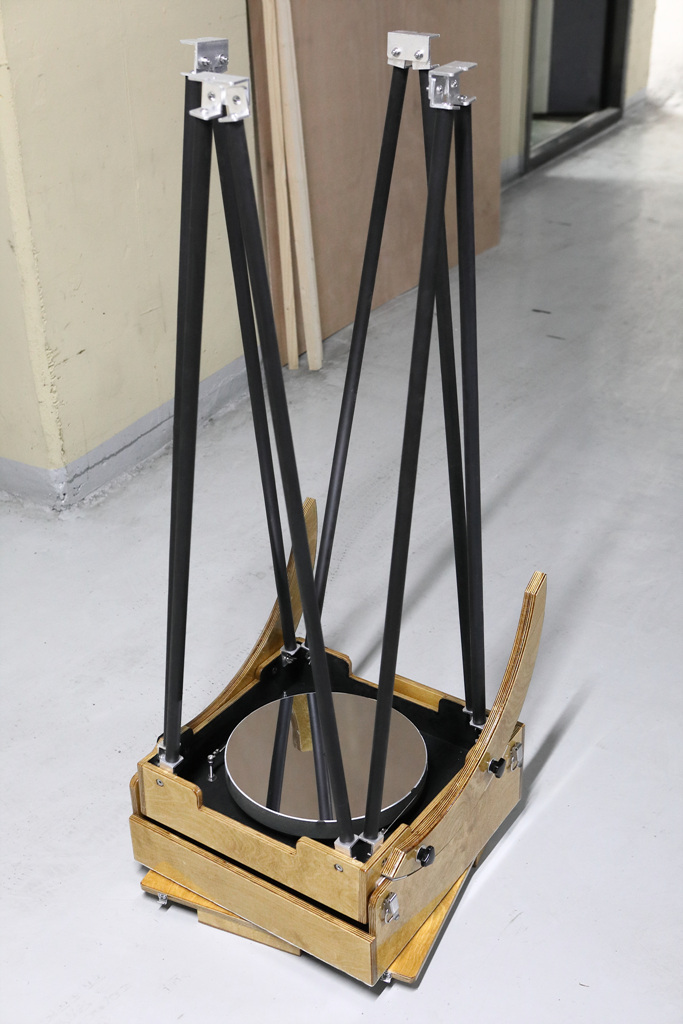

    로커박스에 미러박스를 올리고 트러스폴대를 장착합니다.



    어퍼케이지 링이 하나라서 포 커서 반대방향에 후드를 달수 있게 했습니다.

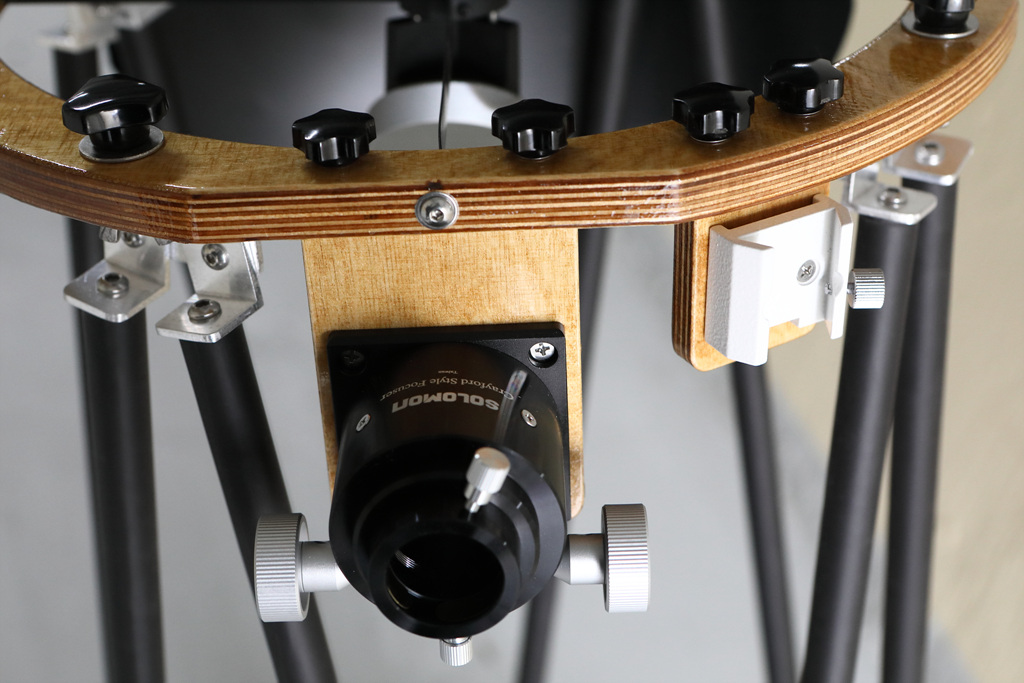

    포 커서와 파인더 보드는 노브나사로 탈부착하는 구조입니다.

    무게를 줄이기 위해 1.25" 포 커서를 선택하였습니다.

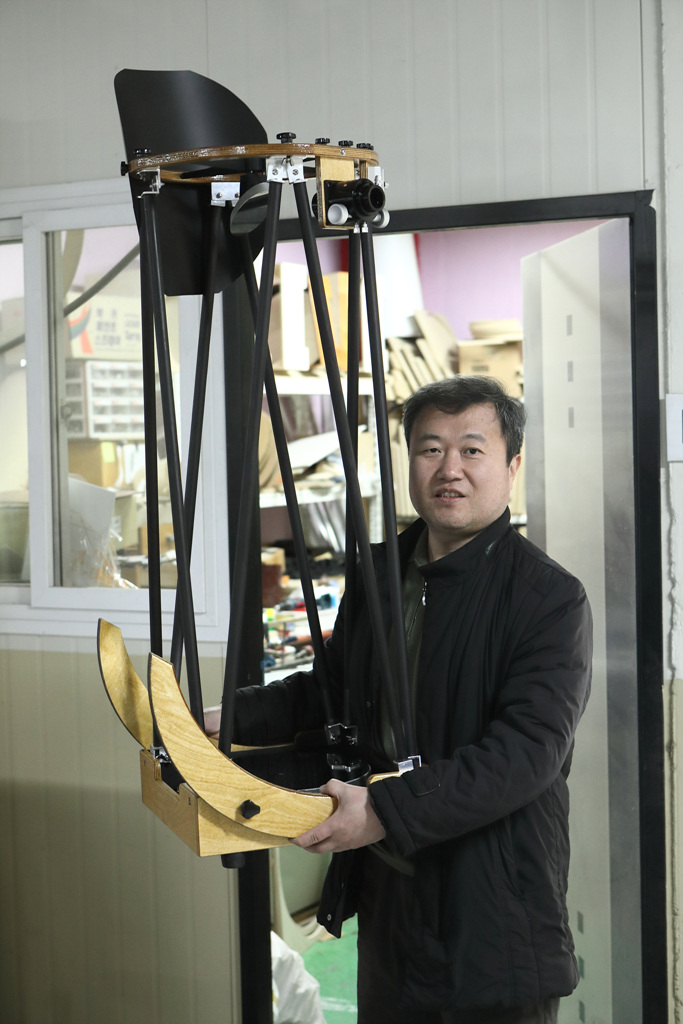

    안무거운 척...합니다.ㅎㅎ


    호주 가야 하는데.......

댓글 33

  • 류혁

    2018.03.20 22:12

    매우! 멋있습니다. ^^ 아주~ 깔끔하고 예쁘네요. 그 정도 크기라면 혼자서도 너끈히 가지고 다닐 수 있을 것 같고, 최소 두명 정도면 수하물 중량 걱정 없이 전세계 어디라도 돌아다닐 수 있겠네요. ^^

    멋진 Travel Scope 완성을 축하합니다!!!
  • 김남희

    2018.03.21 01:14

    깔끔한거로 치면 류혁님 쫓아가지 못하지요.ㅎ 기내캐리어 가능할것으로 예상 됩니다. 언제 원정 갈지는 모르지만요...ㅠ

  • 이한솔

    2018.03.21 08:28

    가볍고 허전한(?) 구조에 비해 진동이 잘 억제되있어서 인상적이었습니다.
    여러모로 참 탐나는 망원경 이었습니다 ㅎ
  • 김남희

    2018.03.21 09:26

    더 허전해도 되겠지요?ㅎ 만들어 보니 보완할점들이 생기네요.

  • 원종묵

    2018.03.21 11:27

    이게 말이 됩니까? 마지막 돕을 든 사진보고 멘붕 (좋은 의미에서) 입니다. 아마 전세계 돕소니언 망원경 역사에 큰 획을 긋지 않을까 생각이 듭니다. 경이롭다는 말밖에 ... 정말 정말 존경스럽습니다. ^^
  • 김남희

    2018.03.22 00:37

    비행기 태우는게 특기시죠?? 암튼 감사합니다.^^ 조만간 뵈어요...

  • 최승곤

    2018.03.21 12:32

    와우... 멋있네요.
    12인치를 가볍게 들고 있는 모습이 인상적입니다..
  • 김남희

    2018.03.22 00:38

    힘쓰고있지만 하체는 떨고 있습니다.ㅎ

  • 김민회

    2018.03.21 17:51

    부끄럽습니다 옷도 입혀 주세요. 업어 가는 분에겐 조립 매뉴얼도 껴 줘야겠어요. 1번 2번 .....
  • 김남희

    2018.03.22 00:39

    부끄러운거 좋아하지요.ㅎ 제가 서브용으로 항상 차에 싣고 다닐겁니다.^^

  • 김철규

    2018.03.21 20:49

    대단하십니다. 이게 첫 작품이라니 앞으로 어떻게 진화해 나갈지 정말 기대되네요. ^^ 수납을 할때 사경하고 포커서, 폴대를 연결하는 힌지 등등은 뗴어내는 건가요?
  • 김남희

    2018.03.22 00:40

    첫작품요????  아닌데요..그동안 만든 돕이 ........

    사경,포커서,폴대는 따로 갖고 다닙니다.

  • 김철규

    2018.03.22 02:30

    트래블돕 첫작품 이라는 의미입니다. ㅎ  제가 모르는 다른 트래블돕이 혹시 있었나요?

  • Profile

    박상구

    2018.03.22 01:32

    한마디로 '정말 탐나는 망원경' 입니다. ^^
    관심있어하는 분들이 많이 생길 것 같습니다.

  • 김남희

    2018.03.22 13:31

    감사합니다. 마지막 사진 반응이 뜨겁긴 합니다.^^

  • 최윤호

    2018.03.22 08:33

    무게 때문에 2인치 접안부가 아닌게 조금 아쉬울꺼 같습니다. F4인데 2인치 코마 코렉터를 끼우기 어려운점도 있겠구요. 뭐 그렇지만 포터블 측면이 모든면을 다 상쇄하지 않을까 쉽습니다. 이거 들고 호주 가고 싶네요 ㅎ
  • 김남희

    2018.03.22 13:33

    travel dob은 장점과 단점이 극명히 나뉘는것 같습니다. 원정이라는 목적에 맞추다보니 아쉬운 부분들도 생기는군요.

  • 반형준

    2018.03.22 12:01

    멋집니다!!!! 대학생때 동아리 12.5 인치 짜리 말굽적도의 돕을 4명이서 낑낑대고 들고 지리산을 넘나 힘들게 올랐던 기억이 떠오르네요.(미러1명, 가대+알루미늄 어퍼케이지 2명, 거대한 미러박스 (카트사용)1명 , 그때 저게 잇었더라면.................... 똑같은게 하나 더 있다면 차없이 관측 다니는 대학교 동아리 후배들에게 당장 선물해주고 싶네요...

  • 김남희

    2018.03.22 13:34

    훌륭한 선배님이시군요. 학생때 고생했던 기억은 좋은 추억으로 남으니 무거운 망원경이 나쁘다고만 할수는 없을것 같습니다.

  • Profile

    김영주

    2018.03.22 13:12

    트래블돕이라??...또 한 획을 그으셨네요. 정말 욕심이 생기는 돕이네요. ^^
  • 김남희

    2018.03.22 13:35

    감사합니다. 뭐 이젠 망경 만드는일에 많은 시간을 할애하다 보니 이리 되었네요.^^

  • 조강욱

    2018.03.22 13:17

    트래블스코프 16인치로도 만들어주세요 ㅎㅎ 제 미러만 바꿔 끼울수 있게요 ^^;;
  • 김남희

    2018.03.22 13:36

    이미 트레블 갖고 계십니다.ㅎ

  • 이정남

    2018.03.22 15:14

    두 손으로 들고 계신 모습이 인상적이네요.
    멋집니다. 저정도면 기내에도 가져갈 수 있겠군요.
  • 김남희

    2018.03.23 20:05

    비공식적?으로 기내 수납 가능합니다.ㅎ

    만들고 보니 더 작게 만들수 있는 방법이 생각나는군요.

    다시 만들어야 할지..고민 됩니다.ㅎ

  • 홍대기

    2018.03.22 18:00

    마라톤 때 10인치인줄 알았는데 12인치라는 말씀을 듣고 컴팩트하게 잘 만들어져서 작게 보이는구나 생각은 했습니다만 두손으로 들 수 있을 거라고는 생각도 못했네요. ㅎ~. 이정도면 전 지구적으로도 화제가 될만하지 않을까요?

  • 김남희

    2018.03.23 20:06

    기회가 된다면 흐린밤에 올려볼까 합니다.

    홍대기님의 응원 감사합니다.^^

  • Profile

    김원준

    2018.03.23 11:03

    자세히보니 아주 훈남이시군요!ㅎㅎ
  • 김남희

    2018.03.23 20:06

    흐흐..아시면서..ㅎ

  • 김승희

    2018.03.23 13:23

    혹시 임대용은 없으신지요 ?? ^^;;
  • 김남희

    2018.03.23 20:07

    항상 임대 가능합니다.감자탕 한그릇이면..ㅎ

  • 김재곤

    2018.03.23 22:35

    옵세션 홈피보면 15인치 UC 를 장난감 처럼 보이게 하는 사진이 있는데, 첫번째 사진은 류혁님 디오라마 처럼 모형인가 싶더니, 마지막 사진을 보니 8인치 만든 것처럼 보이네요. 저도 번쩍 가능한 정도 무게니, 좋으네요..
  • 정기양

    2018.06.14 07:37

    오... 정말 멋집니다. 솜씨가 날로 진화하셔서 다음 작품이 몹시 기대됩니다.
    표정관리도 최고입니다^^
