  • 오래 기다림 끝에 드디어 조강욱님의 Orion UK16" f4  1/10람다 미러가 장착 된 컴팩트 돕소니안이 완성 되었습니다.

    조립순서를 조강욱님께 알려 드립니다.



    사이드베어링 홀에 노브나사를 넣습니다.



    미러박스 손잡이 면에 홀 두개를 확인합니다.



    사이드베어링을  노브나사를 돌려 고정을 시킵니다.

    노브나사 장착시 사진의 와샤를 잊지 마세요.



    사이드베어링 조립 후 모습입니다.

    키티 각인 된 면과 사이드베어링 돌출부분이 대칭 위치여야 합니다.

    사이드베어링 홈부분이 보이시죠. 트러스폴과의 간섭을 피하기 위해 홈이 있습니다.



    로커박스 위에 미러박스를 올려 놓습니다.

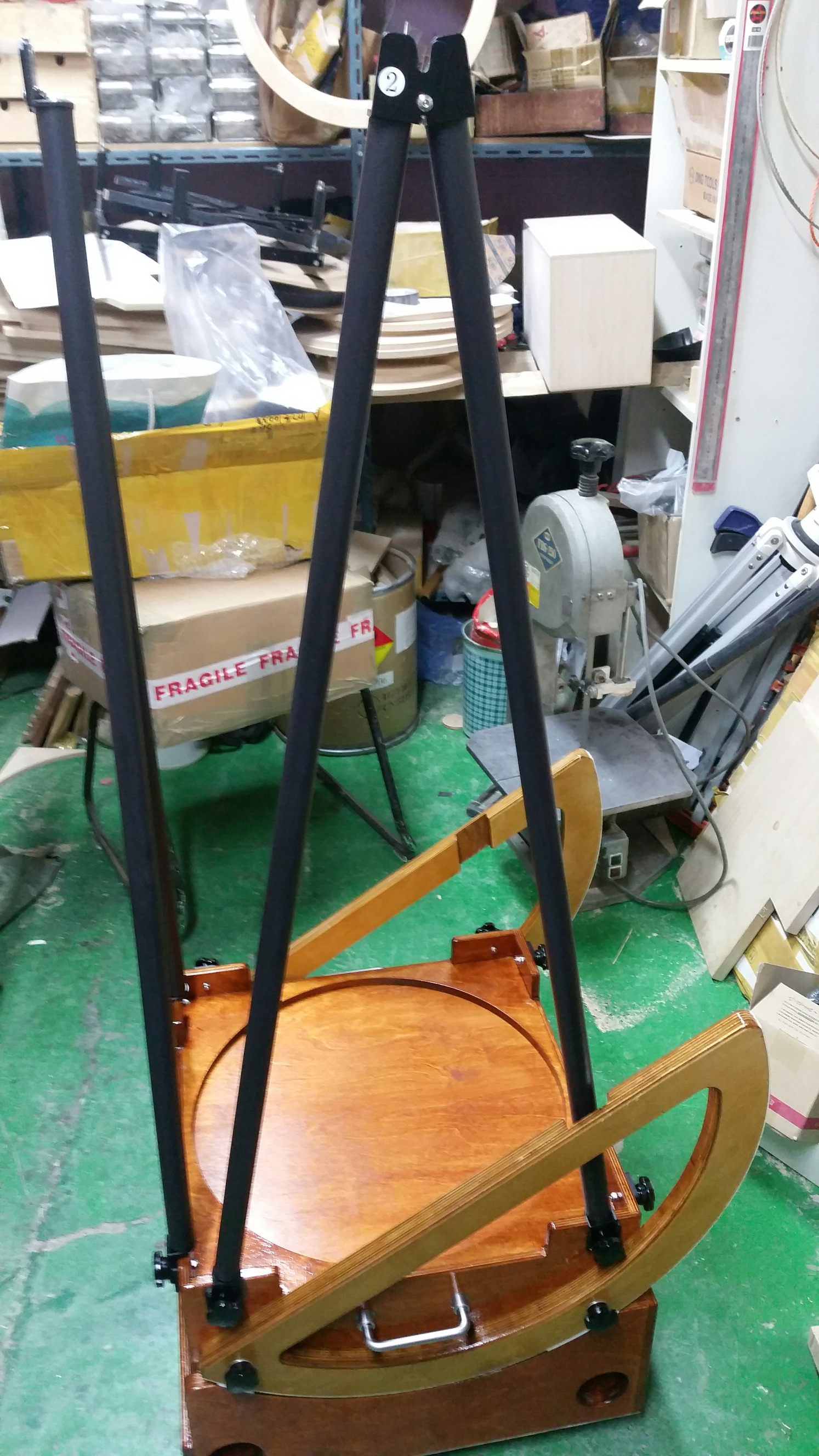

    키티가 있는 면에 1번 트러스폴을 연결 하세요.

    폴대 가장 윗부분에 숫자 스티커가 붙어 있습니다.

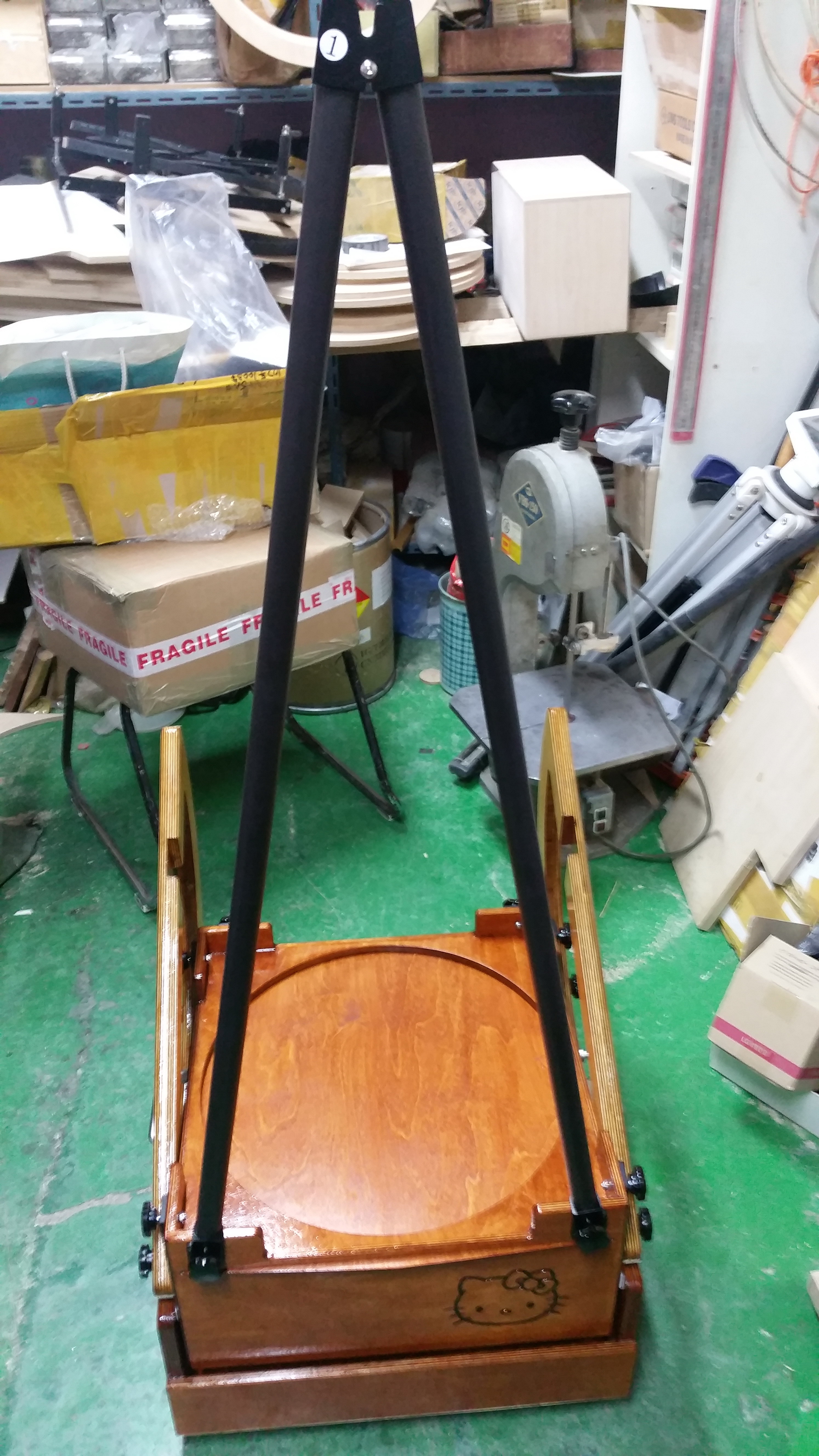

    반시계 방향에 2번 폴대를....

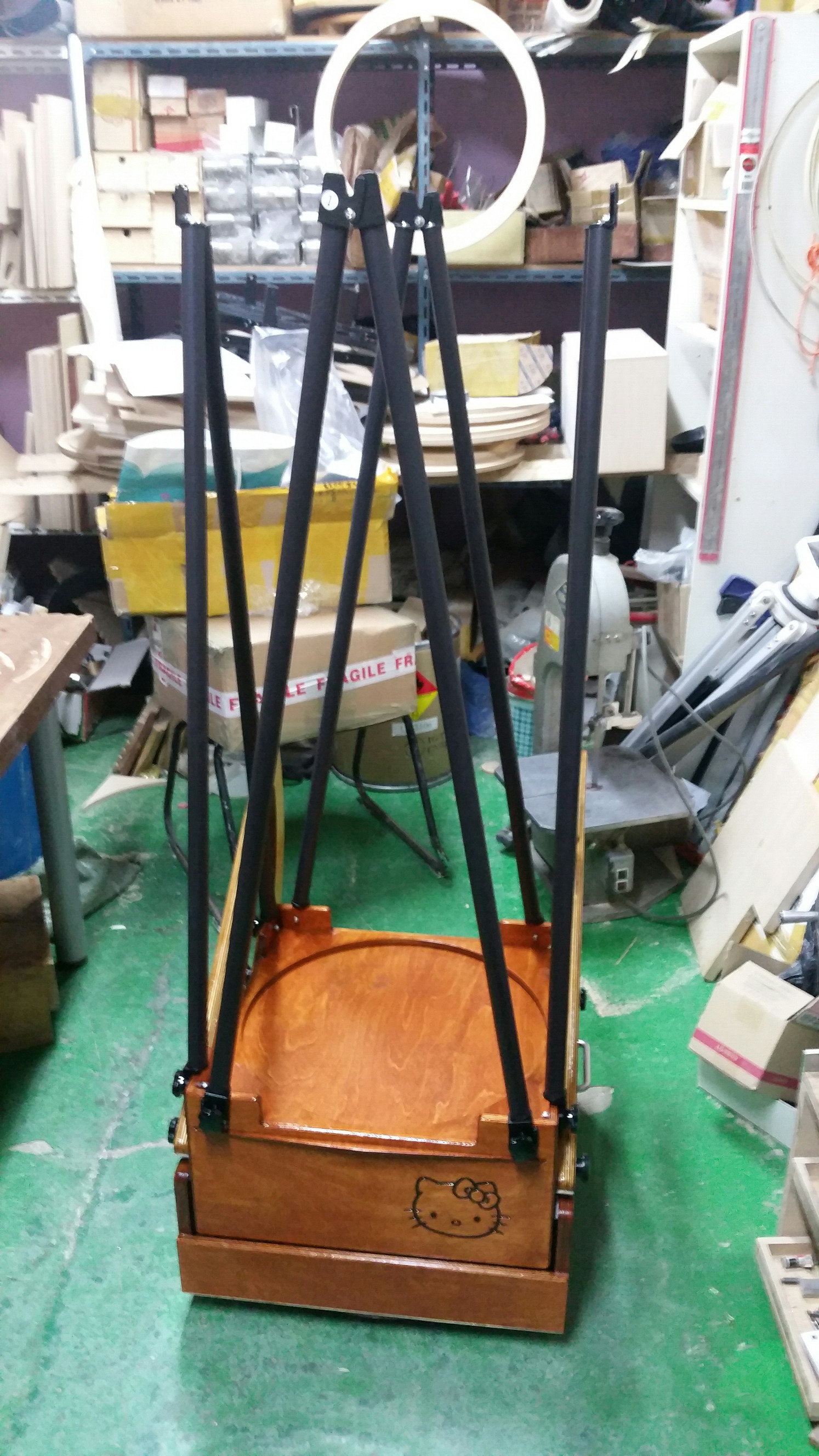

    계속해서 반시계 방향으로 폴대 네개를 연결하고..



    1번과 2번 폴대 사이에 포 커서가 위치하도록 어퍼케이지를 조립하세요.



    광축은 알아서 맞추시고.....

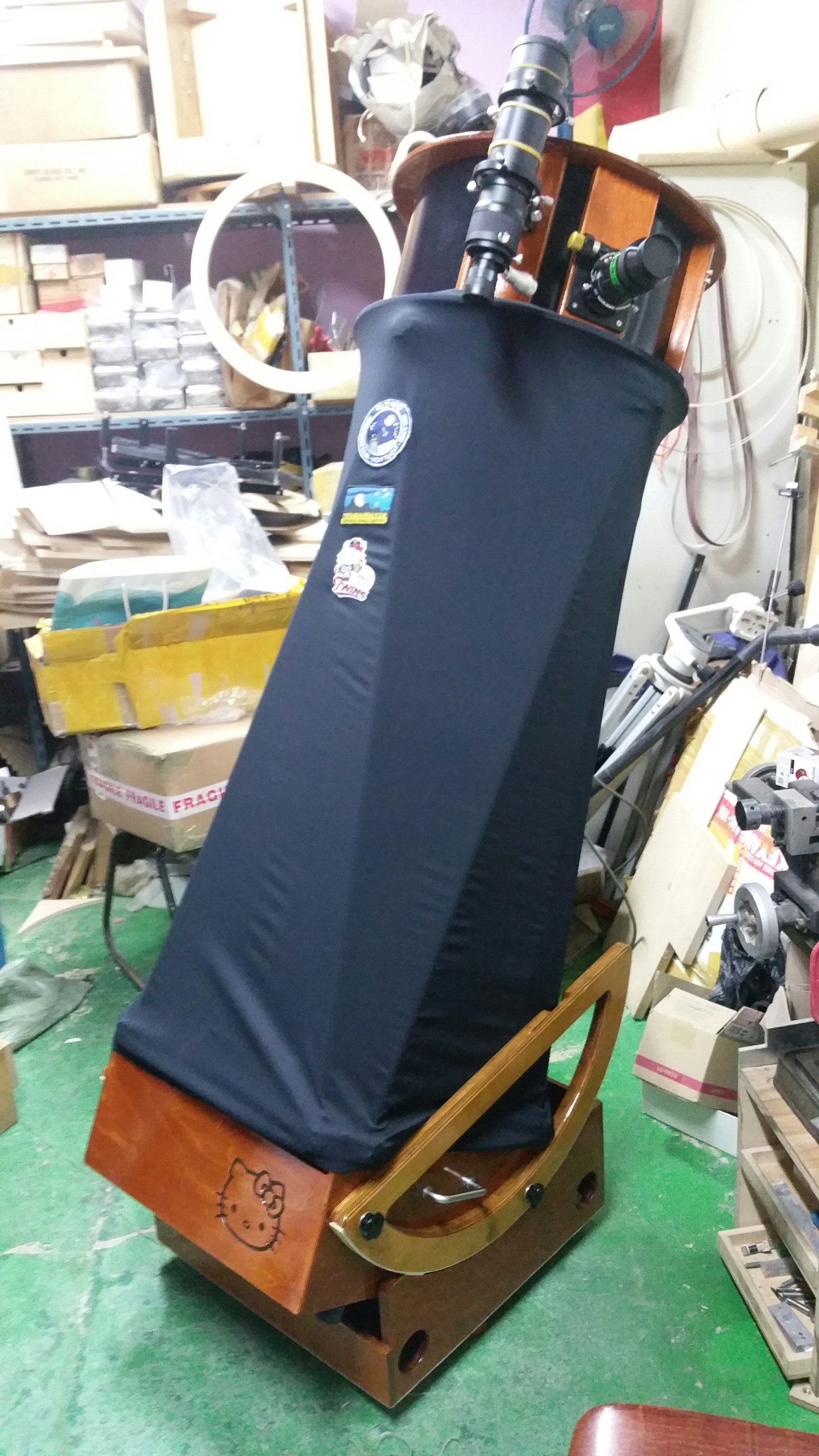

    강욱님 어머님께서 손수 만들어주신 암막을 씌웁니다.

    강욱님의 60mm파인더 무게와 얼추맞는 스텔라뷰 60mm 파인더로 대신 올려 놓고 필드 테스트를 했습니다.

    하나님이 보호하사 고무줄, 무게추 없이 밸런스가 딱입니다.

    사진에 에토스13mm가 올라가 있습니다.

    저 무게에도 끄떡없이 잘 운영 됩니다.

    천정별 관측시시 포 커서 높이는 1508mm 입니다.

    이큐플랫홈 위에 돕 올려놓고 사용해도 눈높이는 불편함이 없을겁니다.

    분해는 역순.... 궁금한 사항은 카톡으로....ㅎ





    주경,사경 광축볼트는 2점 조절 방식입니다.

    기존  3점 조절 방식에 비해 광축 조정 시간이 현저히 줄어들것입니다.

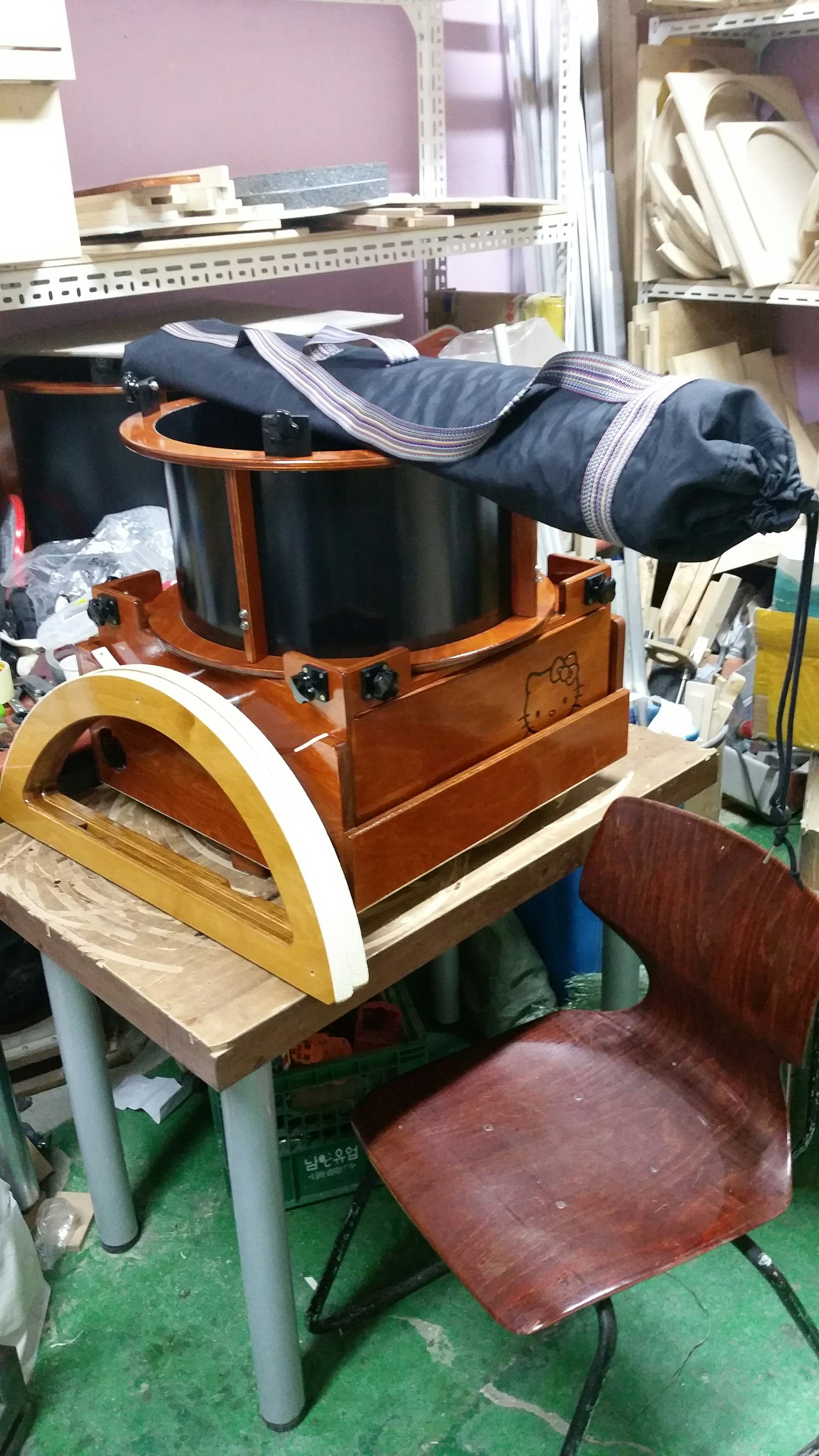

    분해 후 모습입니다.

    의자 크기와 비교하면 얼마나 컴팩트 해졌는지 가믐할수 있을 겁니다.


    미러박스 20.6kg

    로커박스 9.2kg

    어퍼케이지 3.3kg

    폴대 2.8 kg


    토탈 35.9kg





    이제 뉴질랜드까지 가려면 포장을 어찌할지....ㅠㅠ
